涡街流量计接线示例
发布时间：2014-05-06 15:46:21 文章来源：未知 作者：sokyowh 人气：

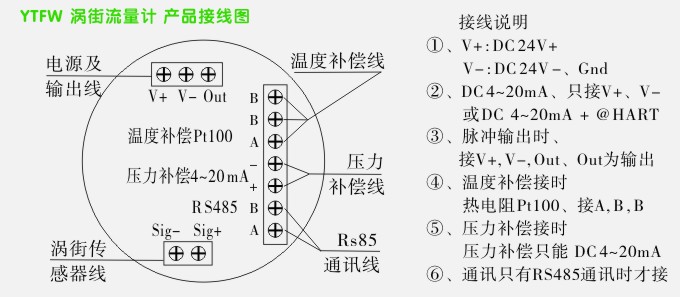

涡街流量计接线示例
涡街流量计接线说明
①、V+：电源正24V、V-：电源负、地线、GND
②、两线制电流4—20mAs输出时、只接V+、V-
带HART通讯协议时、4—20mA+@HART
③、脉冲输出时、接V+、V-、Out三根、Out为信号线
④、温度补偿时：三线制热电阻Pt100、接A、B、B
⑤、压力补偿时：压力补偿只能是DC4—20mA、﹢、﹣分别表示电流输入正负
⑥、通讯接线：只有RS485通讯时、才连接
⑦、涡街传感器的接线（内部接线）Sig﹣为信号负、Sig﹢为信号正
本文关键字：涡街流量计,YTFW插入式涡街流量计
-
