如何利用压力变送器测水位
发布时间:2013-10-31 16:57:00  文章来源:SOKYO  作者:SOKYO  人气:
     压力变送器在以往多用作密闭压力容器的压力测量,而对于敞口容器来讲,根据连通器原理,连通管内同一水平面处的压力是相等的。
对于应用于水位测量的压力变送器来讲,这个等压力点就应当取在容器的底部,这样以来它测量的压力就等于该点水平面以上水柱所产生的压力了。通过压力测量公式可看出:
压力测量公式:P=ρgH------(1)
在对其进行变换后就成了液位的计算公式:
液位计算公式:H=P/ρg-------(2)
H------液柱高度   m;
P------液柱底部压力  Pa;
ρ-----液体密度  Kg/m3;

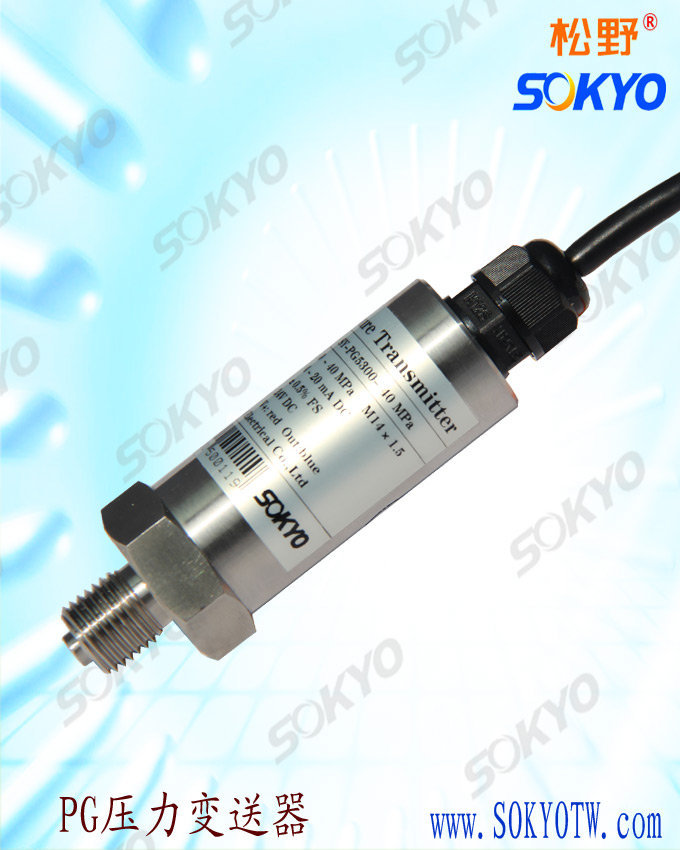

压力变送器

       对于公式中的ρ—密度,会由于环境温度、以及水自身温度的变化而发生变化,但是对于电站锅炉除盐水来讲,由于除盐水置换量较大,其温度在10℃(冬天)--17℃(夏天)之间,密度变化很小,近似恒定,所以对压力的影响并不大,可以忽略不计。对于例如除盐水罐此类的大型容器,根据变送器标准信号输出为4—20mA的特点,我们可以设计应用160Kpa量程的压力或差压变送器(应用差压变送器时,需一端对大气),来对应0—16米的标高和16mA的输出电流信号间隔,即1mA输出对应1m水位。如此以来,测量设置更加简单。
而对于温度较高的敞口容器内的水来讲,由于温度所造成的偏差超出测量要求时,我们通过对温度进行补偿运算后,也依然能够利用这个公式来应用压力变送器对位进行比较精确的测量。下面是某敞口容器内水温为80℃时水位测量系统的补偿运算(假设测量筒内水温为20℃):
