超声波液位变送器的应用原理
发布时间:2013-11-01 10:03:02  文章来源:SOKYO  作者:SOKYO  人气:
     超声波液位变送器的应用原理,超声波是一种振动频 率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够 成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中。超声波碰到杂质或分界面会产生显著反 射形成反射成回波,碰到活动物体能产生多普勒效应。因此超声  波检测广泛应用在工业、国防、生物医学等方面。以超声波作为检测手段,必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器,或者超声探头。
   超声波传感器的主要性能指标包括:
①、工作频率:工作频率就是压电晶片的共振频率。
              当加到它两端的交流电压 的频率和晶片的共振频率相
               等时,输出的能量最大,灵敏度也最高。
②、工作温度:由于压电材料的居里点一般比较高、
              所以工作温度的高低很关键。
③、灵敏度:主要取决于制造晶片本身。机电耦合系数
            大,灵敏度高;反之灵敏度低。
            利用超声波传感器可以做成超声波距离变送器、亦称
   超声波测距仪。如右图所示、可测量液位、可检测物位、
   可直接输出4-20 m A 、直接和仪表相连,显示液位的高低。
   通过两个传感器、接超声波数字液位差计、可显液位差。

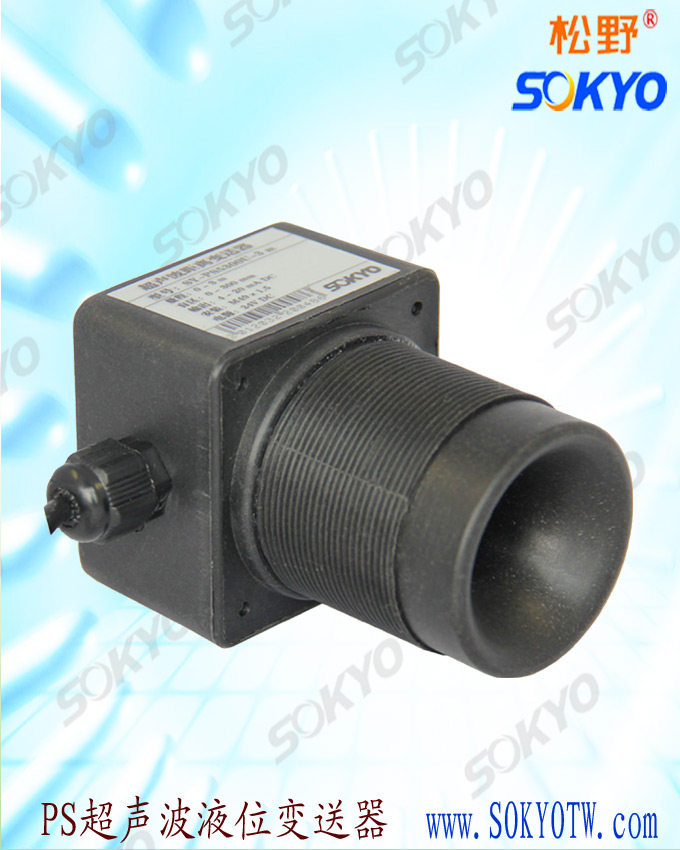

超声波液位变送器
超声波液位变送器技术参数如下:
  1、 输出信号:电流、DC  4~20mA
                电压、DC  0 ~ 5V、1~5V、0~10V
  2、 检测量程:1m、2m、3m、4m、5m、6m、8m、10 ~15m
               (标准型 ≤5m 以内 、 圆柱型≤15 m 以内 )
   3、盲    区:≤  200 ~ 500mm   ( 根据量程而不同 )
   4、波 束 角:15°( 特殊定做小波束角  12 °、 9 °)
   5、准 确 度:±0.5% FS 、±0.25% FS
   6、显示方式:一体化 LCD 液晶显示、或  LED 数码管显示
                可以单独的配分体显示、液位计、液位差计
   7、显分辨率:1 cm  或   1mm  (产品标定时设置选择好)
   8、电源电压:额定  DC 24V、  范围 12V ~ 24V
   9、安装方式:标准型、 前部 M49×1.5   双螺母夹紧式安装
                圆柱型、 后部 M20×1.25  旋进式螺纹安装
                         前部 M49×1.5(1~6m)、或M64×1.5
                法兰型、法兰安装、法兰 上4-φ6   孔 见安装示意图
   10、工作频率:20kHz ~ 200kHz
   11、工作温度:正常情况默认为、 0 ~ 50℃、(可选 -10 ~ 60℃、 或 -20 ~ 70℃)
本文关键字:超声波液位变送器,松野电气
