电动蝶阀阀门外形尺寸说明
配置高平台对夹蝶阀、电动调节蝶阀、直接安装，阀板材质可选碳钢、或不锈钢、密封可选软密封，或硬密封。广泛的应用在食品、轻工、石油、啤酒、自来水等行业阀门的开关或伺服控制。
根据用户不同的采购需求，TFD电动蝶阀阀门外型尺寸也有所不同，根据电动蝶阀通径的不同，与之相对应电动蝶阀宽度、电动蝶阀下高度、电动蝶阀上高度、对夹螺、孔中径、都不同。
如：电动调节蝶阀通径为50（Dmm），则与之相对应电动蝶阀宽度：43（Lmm）
电动蝶阀下高度：80（H1mm）、电动蝶阀上高度：207（H mm）、对夹螺栓：4×M16、孔中径：125（K）
选型举例说明：
SY-YTDG-RS200-TFD250
输出力矩：200、配套阀门DN250、与之对应电动蝶阀宽度：68（Lmm）、电动蝶阀下高度：203（H1mm）、电动蝶阀上高度：384（H mm）、对夹螺栓：12×M20、孔中径：350（K）
工作电源：220VAC、伺服控制输出，动作时间：30秒、输入输出：4—20mADC

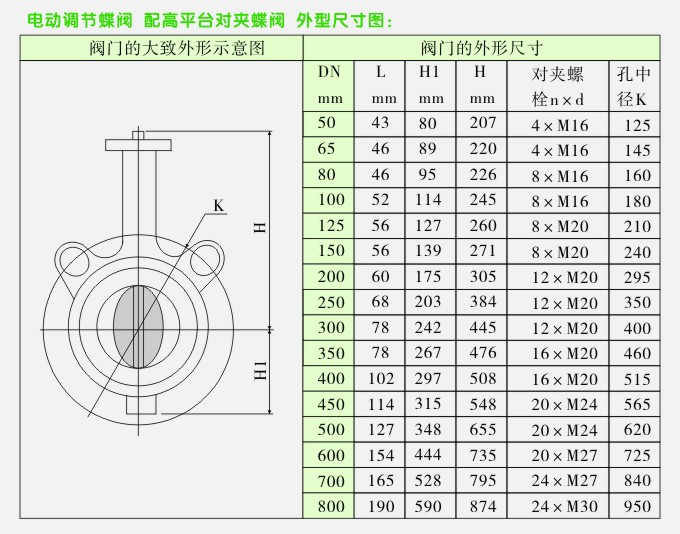

电动蝶阀阀门外型尺寸图：
