电容式压力变送器校验方法
发布时间：2014-08-01 14:24:42 文章来源：未知 作者：sokyowh 人气：

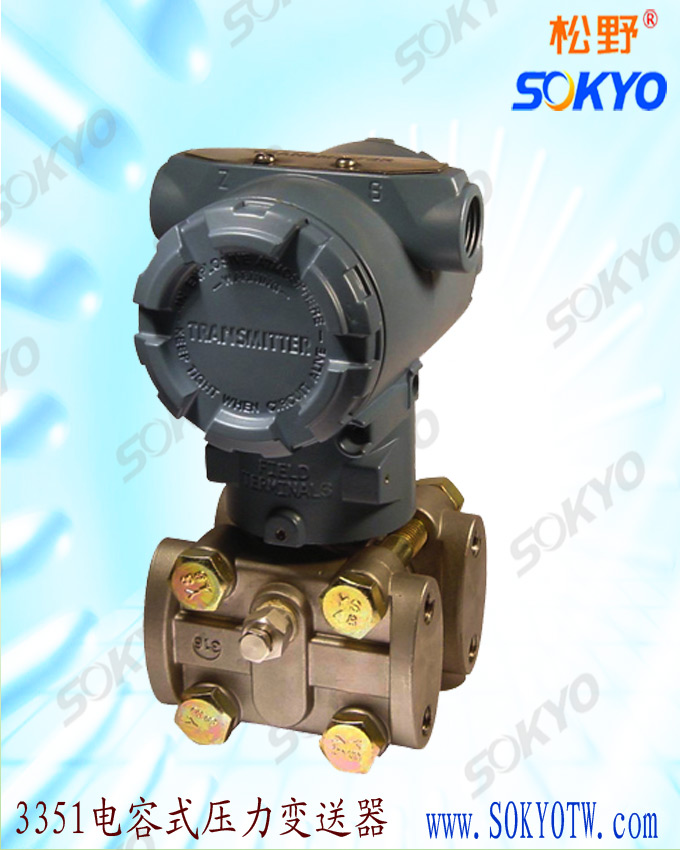

电容式压力变送器的校验方法，我们下面就以松野电气的SY3351电容式压力变送器为例子
首先看下SY3351电容式压力变送器的简单各项参数：
输出信号：DC4~20mA 或 DC4~20mA+@ HART 通讯
传输形式：二线制。
负载特性图：供电电压越高、带负载能力越强
测量精度
线性输出：±0.1% FS（对量程比为1：1）
包括线性、变差、回差、重复性的综合误差。
开方输出：在输出压力为 4~100%时、
为±（0.2 % 的标定量程+0.05%的上限）
引压中心距
法兰 NPT1/4、中心距54、
接头 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
温度影响
在最大量程零点误差：每 56℃ 为量程的 ±0.5% FS 。
即 ：零点温漂 ≤ ±0.01 % FS / ℃
总的影响包括量程误差：每56℃为量程 ±1.0% FS
即 ：满量程温漂 ≤ ±0.02 % FS / ℃
在最小量程零点误差： 每 56℃ 为量程的 ±3 % FS。
总的影响包括量程误差：每 56℃为量程的±3.5%FS
结构规格
接触介质的材料
隔离膜片：316L不锈钢，哈氏合金C、 蒙耐尔或 钽
排气/排液阀：316L不锈钢，哈氏合金C、蒙耐尔合金。
法兰 连接头：316L不锈钢，哈氏合金C、 蒙耐尔合金。
接触介质的 O 型环：氟橡胶、丁晴橡胶
灌冲液：硅油。
螺栓：碳钢镀镉。
电子线路外壳：低铜铝合金、聚氨酯涂层铝合金
O 形密封圈：丁晴橡胶、氟橡胶。
涂漆：聚氨酯
电气连接件：具备现场在线测试端子。
准备好工具后，按下列的步骤进行校验：
★校验前的检查：
打开变送器一侧的盖子,观察橡胶垫圈,如有损坏或严重老化应更换，核级变送器的垫圈每次校验时应更换。
完成手操泵和压力模块与变送器的连接。用手操泵将变送器的正负腔的液体吹扫干净以提高校验精度。
按校验单的量程百分比进行校验。
将初始测量数据记录在校验表上。
如果误差在容许范围内，则结束工作,
如果测量值超差,则进行零点,量程,线性度,量程改变,迁移,响应时间的调整(量程改变,迁移和响应时间的调整在首次安装后调试过,如没有特别要求此项不做),如果始终无法纠正,则应考虑变送器的更换(新使用的变送器必须对零点,量程,线性度,量程改变,迁移,响应时间重新调整)。
★线性调整
零点和量程调整好以后,检查线性,线性调整已在变送器出厂校验时调好,一般不在现场调整，如果现场使用时需要量程改动,或在某特定范围内线性要求较高时,可按下述方法调整.
★零位迁移
正迁移为在实际操作中便于理解,现举例说明,如有一变送器,其原始规格为0~40kPa,现需调到30~40kPa(即零位具有30 kPa的下迁移,量程由40kPa减低到10kPa)其调整步骤如下:
在迁移前,先将量程调到需要的数值.按上述零位量程的调整将变送器的测量范围调到0~10 kPa,然后进行迁移。如果零位的迁移量不大,则可直接调节零位电位器来实现.使输出为4mA。
★阻尼调整
放大板上还装有阻尼调整电位器.变送器出厂校验进,此电位器反时针调到极限位置(阻尼约为0.2秒)（核级变送器的阻尼有设计值），当测量脉动信号时,可顺时针调整“阻尼”电位器。最大阻尼时间为1.6秒。出于变送器校验不受阻尼调整的影响,所以,阻尼调整可根据需要在现场调整。
