PS1300液位计用在高炉水位测量
发布时间：2014-03-26 14:43:07 文章来源：未知 作者：sokyowh 人气：
在高炉设计时采用封闭式循环水冲渣，经沉淀池、过滤池将水、矿渣分离，然后将沉淀后矿渣用行车抓斗进行打捞等工艺过程。由于冲渣水循环反复使用，导致冲渣水水质差、且各水池环境特殊等问题。因此我们要选型PS1300i液位变送器用在高炉水位测量，该种液位计具有精度高、温漂小、抗干扰能力强、特别是变频器干扰。但由于冲渣水温度高、水硬度高、矿渣沉淀物多等固有问题，使仪表原有的可靠性、稳定性、准确度大打折扣、因此在设备管理过程中特别关注了这些问题，经过不断地积累经验，采取了一些有效的技术改进措施，从而确保生产的安全稳定。

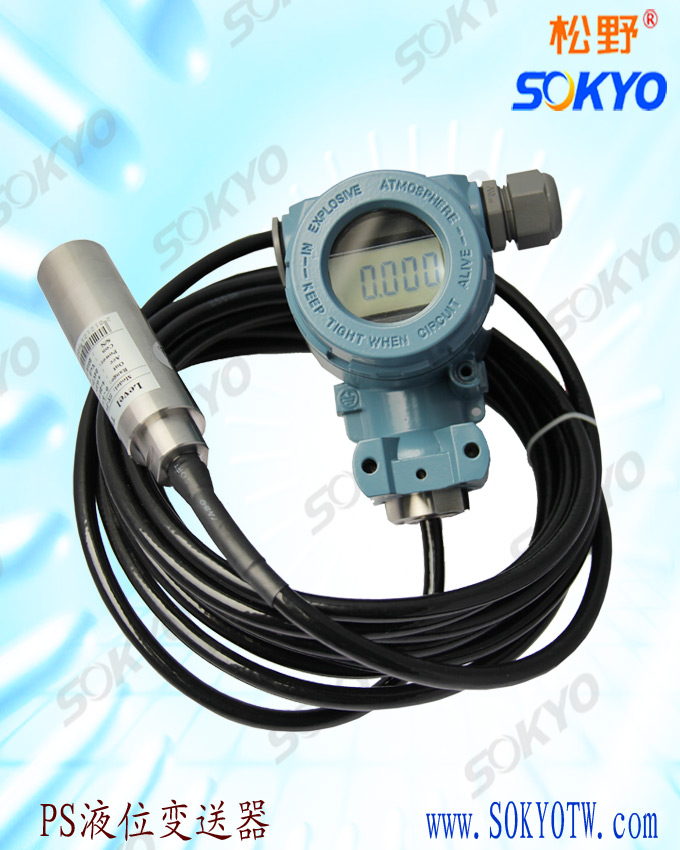

PS1300液位计安装方式是：将变送器探头经过保护套管直接投入到水池底部。当水位发生变化时，探头压力感应膜片将做相应的位移变化，使变送器输出标准电流（4～20 mA）信号传递到智能数显表，由智能数显表显示出水池实际水位情况。但由于冲渣水温度高（约80℃），使仪表探头电器元件加速老化。由于水硬度（CaCO3）高达660 mg/L，而工业水的硬度为109.45 mg/L），使探头压力感应膜片表面快速结垢，而改变原有的机械特性，随着时间的延长，这种现象越来越严重，仪表的稳定性、可靠性、准确性就越来越差。由于矿渣沉淀物多，在大约一个月的时间里将探头掩埋，在探头掩埋初期，使仪表的测量显示值滞后于实际水位的变化，到中后期由于沉淀后矿渣板结密度越来越大，将探头进口处完全堵塞，致使水位变化信息无法传递到探头压力感应膜片上，使投入式液位变送器完全丧失功能而报废。
PS1300液位计测量方式的改进与制作 针对冲渣水水质差、水池环境特殊难题，经过长期摸索，我们采取了将投入式液位变送器测量方式进行了以下改进，，在水池中装上一个隔离罐，在隔离罐的顶端安装一只滑轮，在水池中放入一只浮球，用尼龙绳一端拴住浮球，另一端拴住变送器探头，然后将尼龙绳的中间放到滑轮上。在隔离罐内注入水泵冷却过的冷却水，水位的高度由液位变送器的上限量程所决定。在确定好水位高度处开一个溢流孔，保持隔离罐内水位不变。工作原理是：但水池水位处在最高时，浮球通过滑轮传动使变送器探头处在隔离罐最低部，此时，液位变送器输出最高（20 mA），但水池水位处在最低时，浮球通过滑轮传动使变送器探头处在隔离罐最高处，此时，液位变送器输出最低（4 mA）。可见，改进后的液位变送器输出与水位变化关系完全一一对应，达到了测量的目的。
