电容式压力变送器的校验
发布时间：2013-11-29 09:57:35 文章来源：未知 作者：00000 人气：

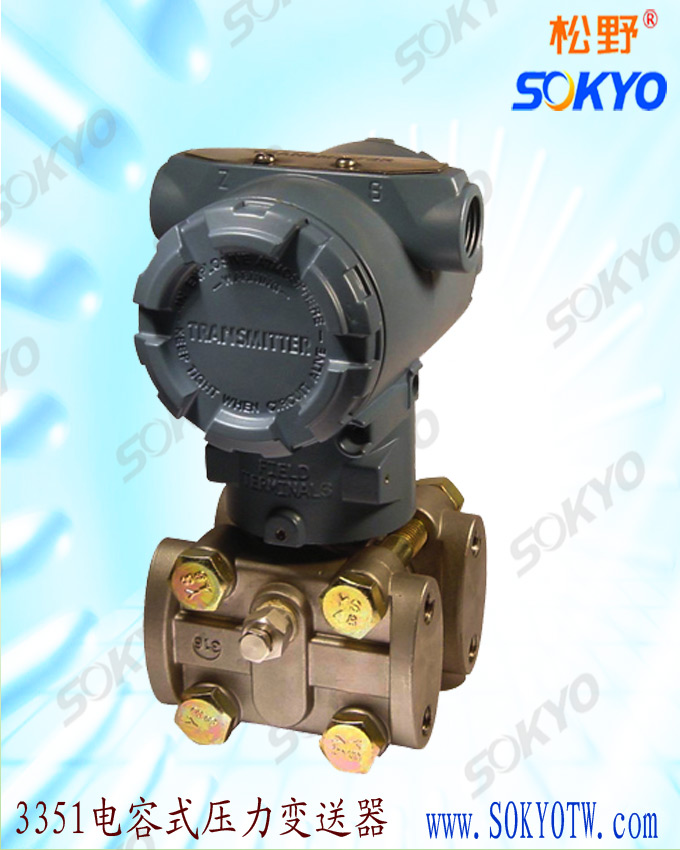

下面我们以松野电气的SY3351系列的电容式差压变送器为例子，进行电容式压力变送器的说明。简单技术参数如下：
1、信号输出负载特性
（参考条件：无迁移状态， 硅油灌冲液，316 L隔离膜片）
输出信号：DC4~20mA 或 DC4~20mA+@ HART 通讯
传输形式：二线制。
负载特性图：供电电压越高、带负载能力越强
2、测量精度
线性输出：±0.1% FS（对量程比为1：1）
包括线性、变差、回差、重复性的综合误差。
开方输出：在输出压力为 4~100%时、
为±（0.2 % 的标定量程+0.05%的上限）
3、稳定性：六个月内不超过最大量程基本误差的绝对值。
4、湿度：0~100%相对湿度。
5、结构规格
接触介质的材料
隔离膜片：316L不锈钢，哈氏合金C、 蒙耐尔或 钽
排气/排液阀：316L不锈钢，哈氏合金C、蒙耐尔合金。
法兰 连接头：316L不锈钢，哈氏合金C、 蒙耐尔合金。
接触介质的 O 型环：氟橡胶、丁晴橡胶
灌冲液：硅油。
螺栓：碳钢镀镉。
电子线路外壳：低铜铝合金、聚氨酯涂层铝合金
O 形密封圈：丁晴橡胶、氟橡胶。
校验步骤：
校验变送器要准备以下工具和资料打压工具：一般使用DPI610或FLUKE718扳手，螺丝刀，生料带，万用表，校验单（含仪表的量程，迁移量等参数），打压管线。准备好工具后，按下列的步骤进行校验：
一、校验前的检查：打开变送器一侧的盖子,观察橡胶垫圈,如有损坏或严重老化应更换，核级变送器的垫圈每次校验时应更换。完成手操泵和压力模块与变送器的连接。用手操泵将变送器的正负腔的液体吹扫干净以提高校验精度。按校验单的量程百分比进行校验。将初始测量数据记录在校验表上。如果误差在容许范围内，则结束工作,转到工序8恢复现场.如果测量值超差,则进行零点,量程,线性度,量程改变,迁移,响应时间的调整（量程改变,迁移和响应时间的调整在首次安装后调试过,如没有特别要求此项不做）,如果始终无法纠正,则应考虑变送器的更换（新使用的变送器必须对零点,量程,线性度,量程改变,迁移,响应时间重新调整）。
二、“ZERO”零点和“SPAN”量程调节拧开变送器本体上的铭牌,注意在现场不要掉了螺丝。上方为调零螺钉,标记为Z,下方为调量程螺钉,标记为R。顺时针方向调整,输出增加。（见附图）向变送器施加“零点”压力。用螺丝刀顺时针或逆时针转动调零螺钉，直到输出读数为4mA（调整数据精度应根据变送器的使用精度确定，以下同）止。向变送器施加“满量程”压力。用螺丝刀顺时针或逆时针转动调满螺钉，直到输出读数为20mA止。重复步骤7.3.2~7.3.5直到零点和量程满足要求为止.并将最后结果记录在校验单上。
三、修改变送器的量程（注:7.3步的调量程只是小范围内调整,如果要大幅度改变量程或使用新的变送器,可以使用这一步。）缩小量程复验零位,当输入为”0”压力时,输出应为4mA,若有偏差,可微调调零电位器。仍然输入为”0”压力,按顺时针方程调节量程电位器,使其在”0”压力输入时,输出为4mA*（原来量程/所需量程）。重调零位电位器,使其在”0”压力输入时,输出为4mA。校对测量上限的输出,如有必要则再细调量程和零位,使其满足新的使用规格。扩大量程复验零位,当输入为”0”压力时,输出应为4mA,若有偏差,可微调调零电位器。输入原来量程的满量程压力,按逆时针方向调节量程电位器,使其在原来量程的满量程压力输入时,输出为:20mA*（原来量程/所需量程）。重调零位电位器,使其在”0”压力输入时,输出为4mA。校对测量上限的输出,如有必要则再细调量程和零位,使其满足新的使用规格。
本文关键字：电容式压力变送器,松野电气
-
