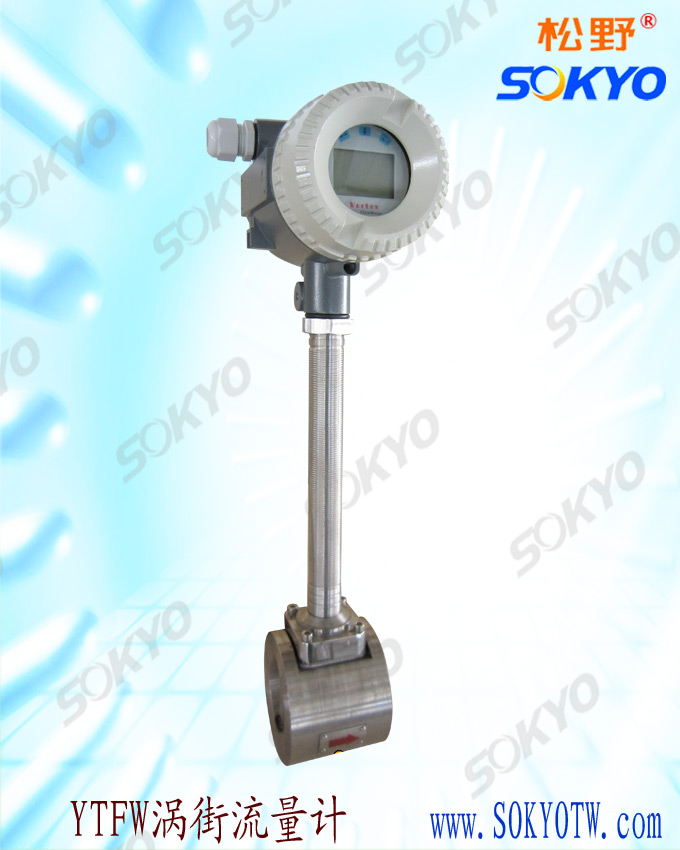

插入式涡街流量计工作原理
发布时间：2014-05-15 14:19:49 文章来源：未知 作者：sokyowh 人气：
涡街流量传感器的基本原理是卡门涡街原理，即“涡街头漩涡分离频率与流速成正比。”如图所示流体本身内插入有一近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断的产生和分离。理论分析和实验已证明，旋涡分析的频率与柱测介质的流速成正比。
插入式涡街流量计，旋涡交替分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部的检测探头受到这种微小脉动压力的作用，是埋设在探头内的压电晶体原件收到交变应力而产生交变电荷信号。检测放大器将交变电荷信号进行交换、放大、滤波和信号整形处理后，输出频率与漩涡分离频率相同的电流脉冲信号。
流量传感器的设计柱宽d与流通管直径D
具有固定的比值，因此流经管内的平均流速V2与柱测流速V1有固定的比值。
V2/V1＝1—1.25d/D
所以：f = Sr×V1/d = Sr×V2/d(1-1.25 d/D)
推出：V2=(1-1.25 d/D)×d×f/Sr
流量Q=3600×F×V2
=3600×F×(1-1.25 d/D) ×d×f/Sr
Q：瞬时流量（单位：m3/h）
f：主题测量漩涡分离的频率(Hz)
F：传感器流通主体的流通面积（m2）
Sr：斯特劳哈尔数。取决于柱体断面形状而与流体性质和流速大小基本无关的常数。Sr=0.17-0.18.
d：柱体迎流面宽度（m）
D：流通管径（m）
本文关键字：涡街流量计,YTFW插入式涡街流量计
-
