智能液位变送器、PSD301智能液位计产品特点
PSD 智能系列圆盘型智能液位变送器 采用膜盒式压力表，圆盘形结构、全不锈钢外壳、可选择 3.6V 锂电池供电、现场安装方便、无须接线、当要求4~20mA输出的时候，因电流输出的负载能力、必须选择电源 24V 供电。同样可带RS485通讯、Modbus协议、也可带HART 通讯，特殊定制可选择带两路报警输出
一、智能液位变送器、PSD301智能液位计技术参数
测量范围：0~100 米 、压力型：0~100m、超声波：0~15m
常用 1 m、2 m、3 m、4 m、5 m、6 m、8m、10m
信号输出：DC 4~20 mA、 R S 485 通讯、
DC 4~20 mA + @ HART 、 USB、无线发射
温度漂移：零点温漂 ：±0.01 %FS / ℃
满量程温漂 ：±0.02 %FS/℃
准 确 度：±0.5% F S、高精度可达 ±0.25% F S
重 复 性：±0.15% FS
回 差：±0.15% FS
电源电压：额定 DC 24V、 范围：DC 12V-36V
本质安全型防爆产品必须 由安全栅供电
过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍
负载能力：电流型 ≤ 600Ω、 电压型 ≥ 100kΩ
环境温度：非防爆型 -20℃ ~ 70 ℃、防爆型 -20℃ ~ 40 ℃
相对湿度：5 % ~ 95% RH （25℃时）
大气压力：86 kPa ~ 106 kPa
绝缘阻抗：≥50 MΩ
绝缘强度：信号端子对外壳 DC/ AC 500V
防护等级：标准型为 IP 20 、工业型为 I P 6 5
防爆标志：本质安全型的防爆型式 ： Ex ia ⅡC T6 Ga
隔离防爆型的防爆型式 ： Ex d ⅡB T4 Gb
本安参数：Ui = 28V DC 、 Ii = 93 mA
Ci = 44 nF、 Li = 0 mH 、 Pi = 0.65W
注：除特别说明外，所有参数指标在25℃测取
一、智能液位变送器、PSD301智能液位计安装图

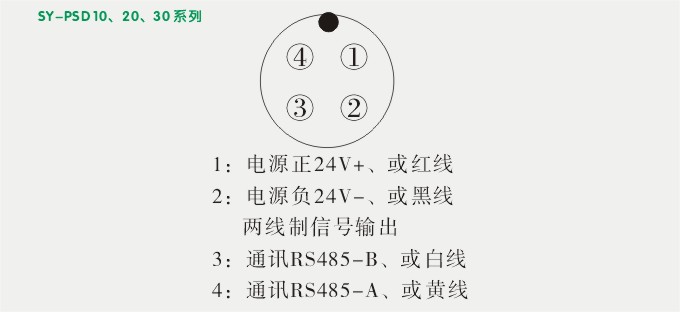

一、智能液位变送器、PSD301智能液位计接线图
