投入式液位变送器、PS1300投入试液位计产品特点
1、投入式测量、直接使用方便、无安装
2、标准输出、电流DC 4~20 mA、电压DC 0~5V、1~5V、0~10V
3、全不锈钢结构、或铸铝外壳、体积小巧、重量轻、安装方便、接线简单、实用性强
4、采用扩散硅压力传感器和计算机补偿技术
5、精度高、温漂小、抗干扰能力强、特别是变频器干扰
6、防水透气电缆、适用于给排水、自来水行业
一、投入式液位变送器、PS1300投入试液位计技术参数
测量范围：0 ~ 200 m H2O 水位、或油位、通过密度转换
常用量程：1m、2m、3m、4m、5m、6m、8m、10m
信号输出：二线制DC 4~20mA、三线制DC 0~5 V、1~5 V、0~10 V
准 确 度：±0.5% F S、高精度可达 ±0.25% F S
温度漂移：零点温漂：±0.01%FS/℃、满量程温漂：±0.02%FS/℃
重 复 性：±0.15% FS
回 差：±0.15% FS
电源电压：额定 DC 24V、 范围、DC 12V~36V
过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍
负载能力：电流型 ≤ 600Ω、看供电电压与负载的关系图、电压型 ≥ 100kΩ
环境温度：-10℃ ~70 ℃、
相对湿度：5 % ~ 95% RH （25℃时）
大气压力：86 kPa ~ 106 kPa
绝缘性能： 绝缘阻抗 ≥ 50 MΩ、绝缘强度、AC/DC 500V
防护等级： IP65
防爆标志：本质安全型的防爆标志 ： Ex ia ⅡC T6 Ga
隔离防爆型的防爆标志 ： Ex d ⅡB T4 Gb 、分体工业隔爆外壳
本安参数： Ui = 28V DC 、 Ii = 93 mA
Ci = 44 nF、 Li = 0 mH 、 Pi = 0.65W

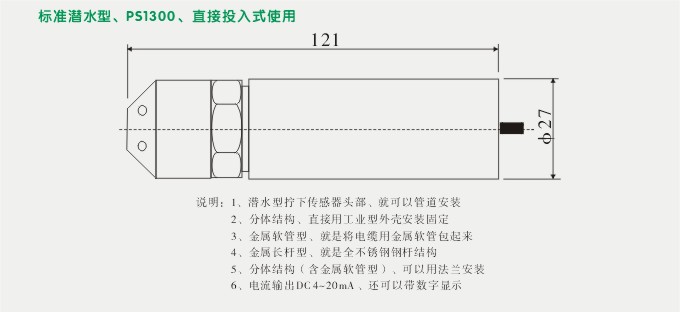

一、投入式液位变送器、PS1300投入试液位计安装图

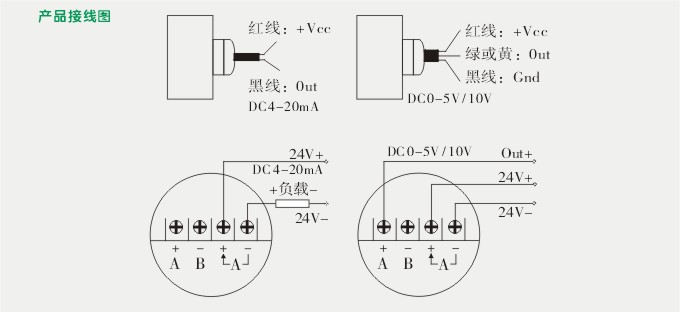

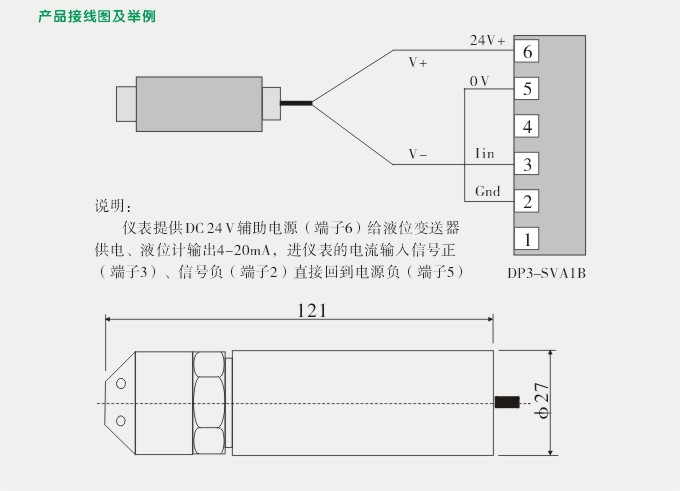

一、投入式液位变送器、PS1300投入试液位计接线图
