投入式液位变送器、PS1300L投入试液位计产品特点
1、插入式测量、直接使用方便、不堵塞测压孔
2、 标准输出、电流DC 4~20 mA、电压DC 0~5V、1~5V、0~10V
3、全不锈钢结构、保护电缆、特别是不被汽油、柴油侵蚀
4、分体铸铝外壳、体积小巧、安装方 便、接线简单、实用性强
5、采用扩散硅压力传感器和计算机补偿技术
6、精度高、温漂小、抗干扰能力强、特别是变频器干扰
7、防水透气电缆、适用于给排水、自来水行业
一、投入式液位变送器、PS1300L投入试液位计技术参数
测量范围 ：0 ~ 200 m H2O、
常用： 2m、
3m、
4m、
5m、
10m
金属长杆型 0 ~ 3 m H2O、具体液位自己确定
信号输出：DC 4~20 m A、
0~5 V、
1~5 V、
0~10 V
传输形式：电流输出为二线制、
电压输出为三线制
准 确 度：±0.5% F S、高精度可达±0.25% F S
温度漂移：零点温漂：±0.01 %FS /℃
满量程温漂 ：±0.02 %FS/℃
重 复 性：±0.15% FS
回 差：±0.15% FS
电源电压：DC 24V、电源电压范围：DC 12V~36V
本质安全型防爆产品必须 由安全栅供电
过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍
负载能力：电流型≤ 600Ω、电压型 ≥ 100kΩ
环境温度：非防爆型-10℃~70 ℃、防爆型 -20℃~ 40℃
相对湿度：5 % ~ 95% RH （25℃时）
大气压力：86 kPa ~ 106 kPa
绝缘电阻： ≥ 50 MΩ
绝缘强度：信号端子对外壳AC / DC 500V
防护等级： I P 6 5
产品接线：电流、红 1 ：电源正Vcc、黑 2 ：信号输出
电压、红 1：Vcc 、黄或绿、输出、黑：Gnd
防爆标志：本质安全型的防爆标志 ：Ex iaⅡCT6 Ga
隔离防爆型的防爆标志 ：Ex dⅡB T4 Gb
本安参数：Ui = 28V DC、Ii = 93 mA
Ci = 44 nF、Li = 0 mH 、Pi = 0.65W

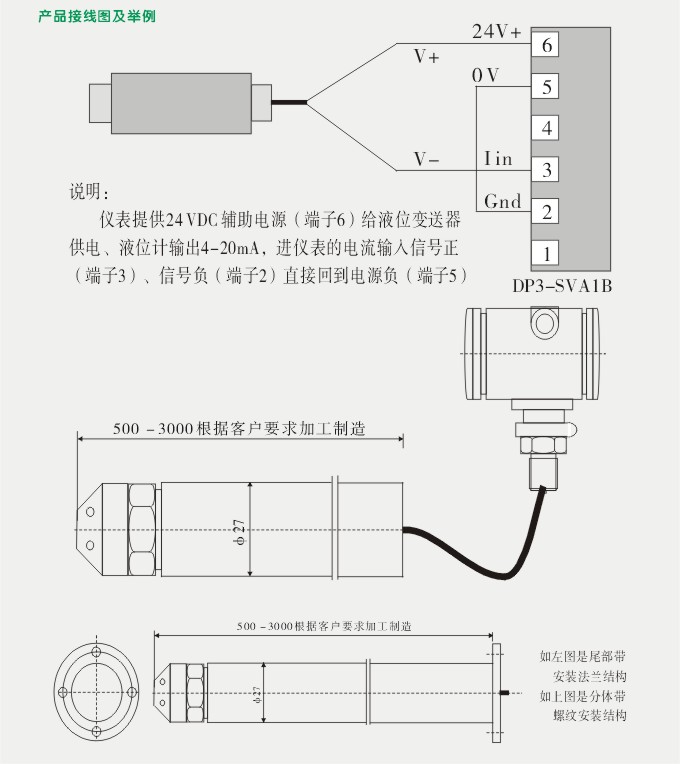

一、投入式液位变送器、PS1300L投入试液位计安装图

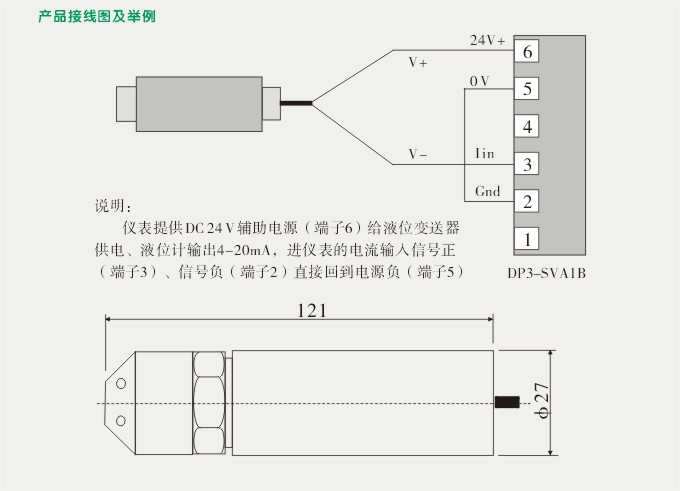

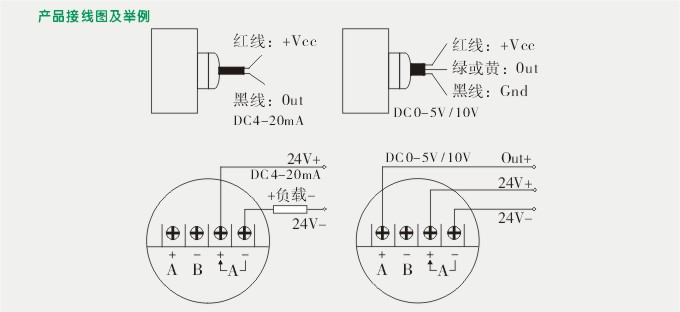

一、投入式液位变送器、PS1300L投入试液位计接线图
