一、智能手动操作器,DQ20电动操作器,手操器产品特点
1、 DQ系列智能电动操作器、直接接收DCS 系统或各种调节器送来的控制给定信号、通过本智能操作器直接输出信号去控制电动调节阀等执行机构的开度、以期达到控制效果。一旦控制系统或调节器出现故障、可由本操作器独立进行手动操作。并可取代伺服放大器直接对电动调节阀进行阀位开度操作。
2、在自动状态下、输出信号可自动跟踪控制输入值或内给定值进行控制输出（模拟量或开关量）、在手动状态下、可通过面板上的增、减键直接对电动调节阀的阀门开度进行点动、定位控制。
3、带一路模拟量控制输出或一对控制阀位开、关的继电器输出、可适用于各种遥控、控制场合。
4、具有手/自动状态信号输出、以及手/自动状态控制输入功能、特别适应于与上位DCS 控制系统配接、可通过上位机对本操作器的手/自动工作状态进行控制。
5、可选择带 R S 485 通讯功能。
一、智能手动操作器,DQ20电动操作器,手操器技术参数
1、输入信号：给定信号输入：4 - 20 m ADC
阀位反馈输入：4 - 20 m ADC、或远传电阻信号输入（0-1 K Ω）
开关量输入：手/自动状态输入
2、输出信号：控制输出：4 - 20 m ADC、 阀位反馈输出：4 - 20 m ADC
开关量输出：正、反转控制输出、手/自动状态输出
3、显示精度：±0.5 % F S ± 2 digit、（光柱±1.0 % F S）
4、显示方式：4 位数字显示、或数字显示+光柱指示相结合
5、显示内容：分别显示输入控制值或内给定值、阀位反馈值。
6、控制输出：正、反转控制输出、或标准的电流输出4 - 20 m ADC
7、限位控制：继电器上、下限限位控制输出、
8、手/自动控制：手/自动状态控制输入、手/自动状态信号输出
9、通讯方式：R S 485 通讯方式 （波特率 300 - 9600 bps 任选）
10、工作环境：温度- 10—50℃、湿度：≤ 85 % RH
11、电源功耗：AC 220V 功耗 ≤ 5 W
12、外形尺寸：80×160

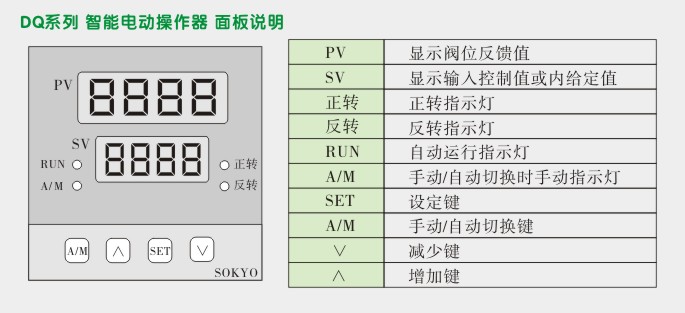

一、智能手动操作器,DQ20电动操作器,手操器面板说明

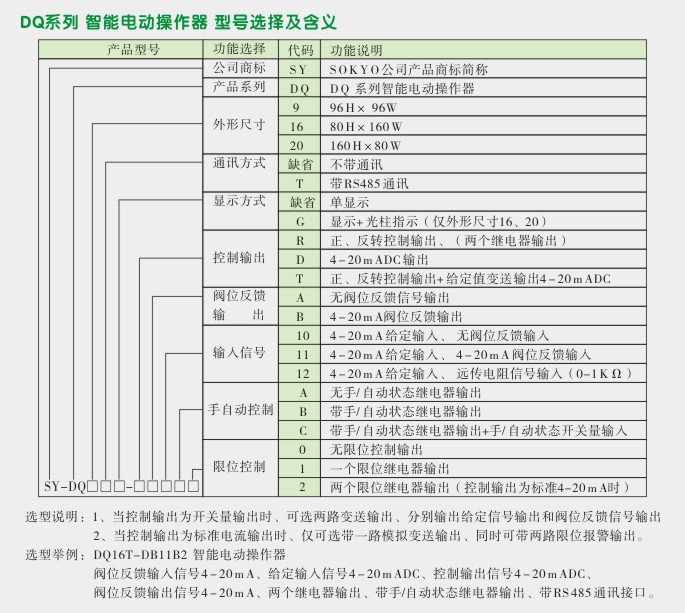

二、智能手动操作器,DQ20电动操作器,手操器 选型图

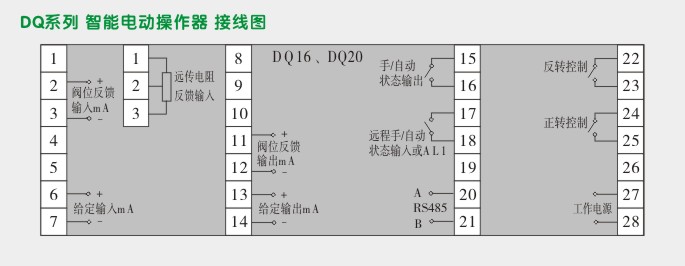

一、智能手动操作器,DQ20电动操作器,手操器接线图
