松野电气是专业生产卫生型压力变送器,PG6300Q数显压力传感器的厂家,台湾技术,性能稳定可靠,抗干扰能力强,10年以上卫生型压力变送器生产经验,免费热线:027-83388763.
一、卫生型压力变送器,PG6300Q数显压力传感器产品特点
1、在标准型和工业型的基础上将传感器膜片部分做成法兰连接、或卡箍的连接方式就是清洁平面型产品、分标准清洁平面型和工业清洁平面型 2 种标准的4~20 m A输出、电压0~5V/1~5/0~10V等
2、标准清洁平面型、全不锈钢结构、体积小巧、安装方便工业清洁平面型、铸铝外壳、
接线端子输出、接线简单根据需要电流输出时、可选配 数字显示表头
3、清洁平面都可做成法兰连接、或卡箍连接的方式法兰连接采用常用的 DN 20 标准法兰
卡箍连接采用常用的 2" 卡箍、（ 50.8 mm ）其它尺寸的连接法兰要特殊定做、专门加工
3、标准清洁平面型、可选本安型防爆、Ex ia ⅡC T6 Ga工业清洁平面型、
可选本安防爆和隔离防爆 两种、
4、采用计算机补偿技术、温漂小 、 ±0.01 %FS / ℃专用集成电路、精度高、抗干扰能力强
5、广泛应用于食品、医药、酿酒等卫生型行业的压力、或液位的检测、特别是测量介质
可能结垢的场合
一、卫生型压力变送器,PG6300Q数显压力传感器技术参数
1、常用主要型号、以卡箍连接为例（量程自选）
SY-PG6300Q-1MPa-GB （卡箍连接、输出DC4~20mA）
SY-PG6300Q-1MPa-GB i （输出 4~20mA、带本安防爆）
SY-PG6300Q-1MPa-GBM2（输出4~20mA、带数字显示）
2、可选测量量程范围 ：0 ~ 10 MPa
常用量程：10kPa、
200kPa、
400kPa、
1000kPa、
160kPa、
0.25MPa、
0.4 MPa、
0.5 MPa、
0.6 MPa、
1.0 MPa、
1.6 MPa、
2 MPa、
2.5 MPa、
4 MPa、
5 MPa、
6 MPa、
8 MPa、
10MPa
3、 信号电流：DC4~20 mA、电压0~5V、1~5V、0~10V
负载能力：电流型≤600Ω、电压型≥100kΩ
测量精度：±0.5% F S
4、工作电源：DC 24V、电源电压范围：DC 12V~36V
温度漂移：零 点、±0.01 %FS / ℃、
满量程、±0.02 %FS/℃
重 复 性：±0.15% Fs、回差：±0.15% FS
5、可选隔离防爆型防爆、防爆标志：Ex dⅡB T4 Gb
可选本质安全型防爆、防爆标志：Ex iaⅡC T6 Ga
本安参数 ：Ui = 28V DC、Ii = 93 mA
Ci = 44 nF、Li = 0 mH、Pi = 0.65W
6、 绝缘性能：≥ 50 MΩ、 DC / AC500V
清洁平面型由于传感器外露、注意传感器不被损坏！

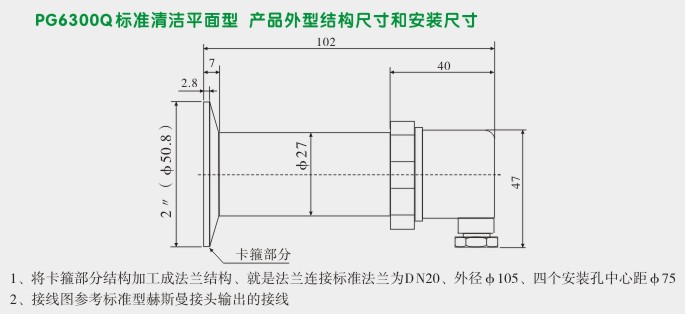

一、卫生型压力变送器,PG6300Q数显压力传感器外型尺寸及安装图
二、卫生型压力变送器,PG6300Q数显压力传感器选型图

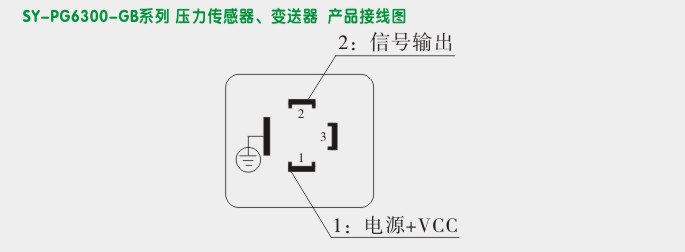

一、卫生型压力变送器,PG6300Q数显压力传感器接线图
