松野电气是专业生产光电旋转编码器,EF60旋转编码器,编码器的厂家,台湾技术,采用弹性联轴器,体积小,10年光电旋转编码器生产经验,免费热线:027-83388763.
一、光电旋转编码器,EF60旋转编码器,编码器产品特点
1、外径φ62、止口φ50、轴径φ15。
2、模块化设计、耐高温、可靠性高
3、法兰联接安装、尺寸68×68、安装56×56
4、适用于重负载工作环境、如数控机床主轴
5、航空插头侧出
一、光电旋转编码器,EF60旋转编码器,编码器技术参数
1、电源电压：5V DC ± 5%、12-24 V DC±5%
2、输出电压：高电平≥85 %Vcc、低电平≤0.3V
3、消耗电流：≤ 180 m A
4、响应频率：0 - 100 K Hz
5、输出波形：方波
7、占空比：0.5 T ± 0.1 T
8、启动力矩：2×10 -3 N.m
9、转动惯量：1 × 10 -6 kgm2
10、最大负荷：径向：≤85N 、轴向：≤50N
11、最大转速：6000 rpm
12、抗震动：50 m/s2 、10-200 H z、XYZ方向各2h
13、抗冲击：980 m/s2、6ms、XYZ方向各2次
14、防护等级：防水、防油、防尘、I P 54
15、工作寿命：MTBF ≥ 10000h 、
16、工作温度：-10 — 70 ℃
17、储存温度：-30 — 85 ℃
18、工作湿度：30 — 85 % RH（无结露）
19、产品重量：0.7g 左右

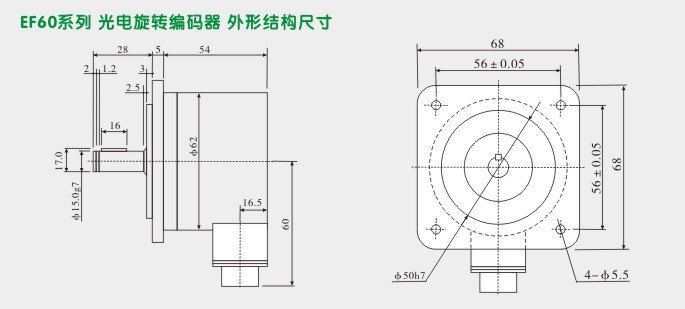

一、光电旋转编码器,EF60旋转编码器,编码器外型尺寸及安装图
二

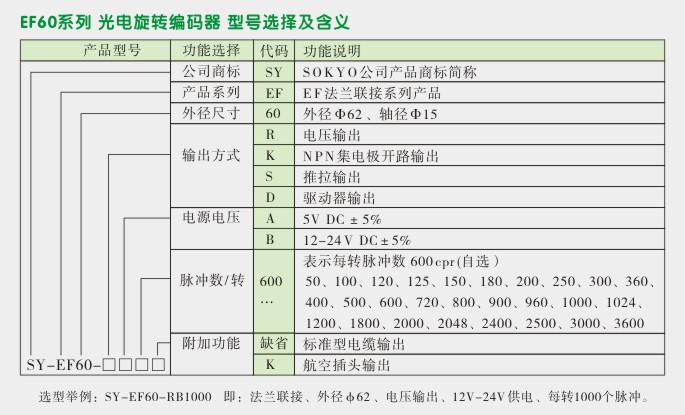

、光电旋转编码器,EF60旋转编码器,编码器选型图
