一、光电旋转编码器,EH100旋转编码器,编码器产品特点
1、薄型设计、外径φ100×43、轴孔φ45
2、采用贯通轴和板弹簧与用户直接连接
3、体积小巧、重量轻、使用方便
4、电梯、电机、轻工机械的位移速度测量
5、矩形插头输出
一、光电旋转编码器,EH100旋转编码器,编码器技术参数
1、电源电压：5V DC ± 5%、12-24 V DC±5%
2、输出电压：高电平≥85 %Vcc、低电平≤0.3V
3、消耗电流：≤ 180 m A
4、响应频率：0 - 100 K Hz
5、输出波形：方波
7、占空比：0.5 T ± 0.1 T
8、启动力矩：5 ×10 -3 N.m
9、径向负荷：径向：≤50N
10、轴向负荷：轴向：≤40N
11、最大转速：6000 rpm
12、抗震动：50 m/s2 、10-200 H z、XYZ方向各2h
13、抗冲击：980 m/s2、6ms、XYZ方向各2次
14、防护等级：防尘、I P 50
15、工作寿命：MTBF ≥ 50000h 、
16、工作温度：-10 — 70 ℃
17、储存温度：-30 — 85 ℃
18、工作湿度：30 — 85 % RH（无结露）
19、产品重量：0.7 g 左右

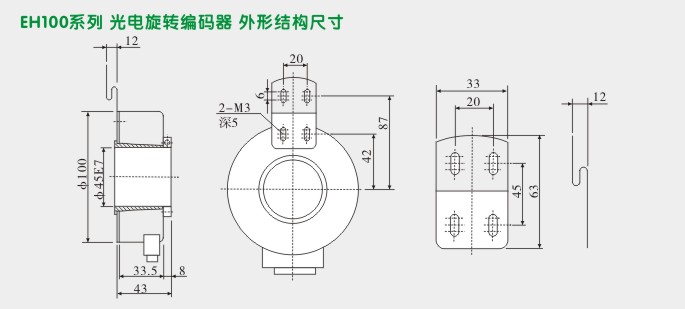

一、光电旋转编码器,EH100旋转编码器,编码器外型尺寸及安装图

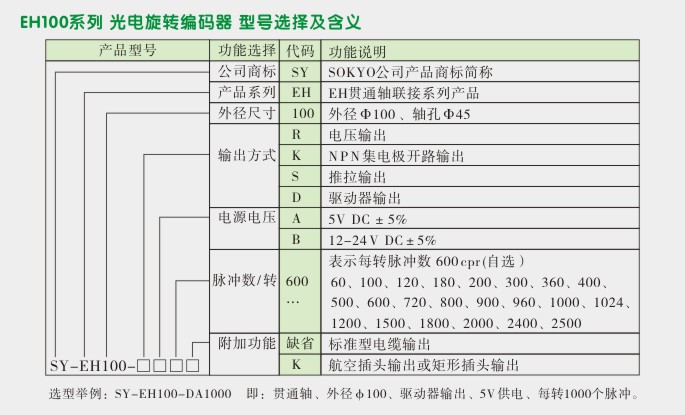

二、光电旋转编码器,EH100旋转编码器,编码器选型图
