松野电气是专业生产光电旋转编码器,EH50旋转编码器,编码器的厂家,台湾技术,采用弹性联轴器,体积小,10年光电旋转编码器生产经验,免费热线:027-83388763.
一、光电旋转编码器,EH50旋转编码器,编码器产品特点
1、通孔设计、外径φ52、轴孔φ8。
2、采用内六角凹端紧定螺钉连接、使用方便。
3、外挂双轴伸轮式结构可用于同步测长。
4、适用于采矿、仓储、物流业
5、电缆侧出
一、光电旋转编码器,EH50旋转编码器,编码器技术参数
1、电源电压：5V DC ± 5%、12-24 V DC±5%
2、输出电压：高电平≥85 %Vcc、低电平≤0.3V
3、消耗电流：≤ 120 m A
4、响应频率：0 - 100 K Hz
5、输出波形：方波
7、占空比：0.5 T ± 0.1 T
8、启动力矩：4 ×10 -3 N.m
9、转动惯量：7.5 × 10 -6 kgm2
10、最大负荷：径向：≤40N 、轴向：≤25N
11、最大转速：6000 rpm
12、抗震动：50 m/s2 、10-200 H z、XYZ方向各2h
13、抗冲击：980 m/s2、6ms、XYZ方向各2次
14、防护等级：防尘、I P 50
15、工作寿命：MTBF ≥ 10000h 、
16、工作温度：-10 — 70 ℃
17、储存温度：-30 — 85 ℃
18、工作湿度：30 — 85 % RH（无结露）
19、产品重量：250 g 左右

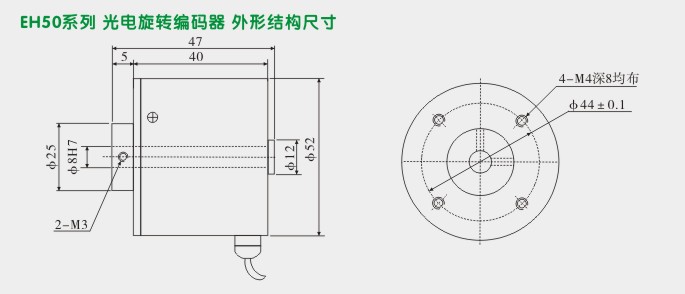

一、光电旋转编码器,EH50旋转编码器,编码器外型尺寸及安装图
二

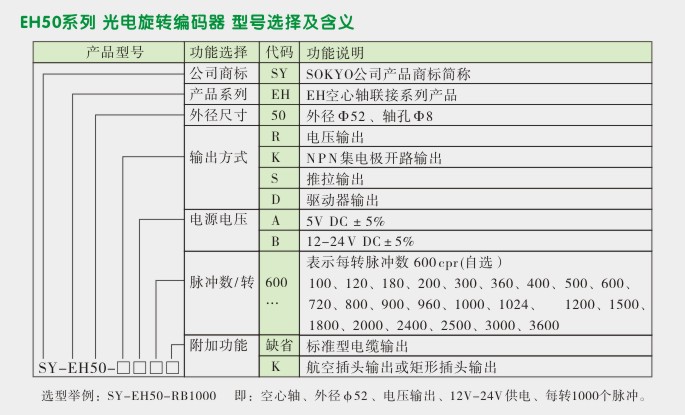

、光电旋转编码器,EH50旋转编码器,编码器选型图
