一、绝压变送器,3351AP数显真空压力变送器产品特点
1、绝对压力变送器可以实现对除气系统、蒸馏塔、蒸发器和结晶器等的
绝对压力测量、允许10MPa下过压

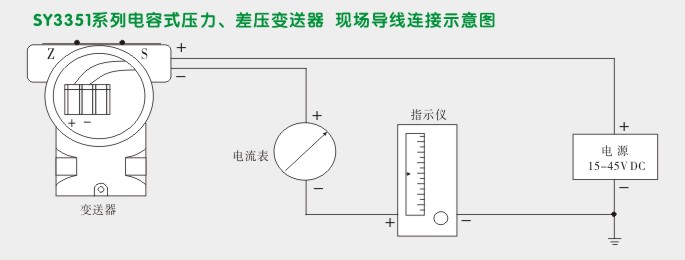

2、标准的两线制4~20mA输出
3、超小型外形结构、属Rosemount1151改进型、尺寸完全兼容、精度高
温漂小、抗干扰能力强。
3、先进的抽真空技术保证产品的绝对压力的准确性。测量对象：液体、气体、蒸汽。
4、产品广泛应用化工、实验室等某些要求绝对真空的情况。
二、绝压变送器,3351AP数显真空压力变送器技术参数
1、信号输出负载特性
（参考条件：无迁移状态， 硅油灌冲液，316 L隔离膜片）
输出信号：DC4~20mA 或 DC4~20mA+@ HART 通讯
传输形式：二线制。
负载特性图：供电电压越高、带负载能力越强
2、测量精度
线性输出：±0.1% FS（对量程比为1：1）
包括线性、变差、回差、重复性的综合误差。
开方输出：在输出压力为 4~100%时、
为±（0.2 % 的标定量程+0.05%的上限）
3、稳定性：六个月内不超过最大量程基本误差的绝对值。
4、湿度：0~100%相对湿度。
5、温度范围
放大器：-29 ~ 93℃ （LT型为-25 ~ 70℃）、
灌冲硅油的测量元件： -40 ~ 104℃；
法兰式变送器灌冲高温硅油： 15 ~ 315℃；
普通硅油：-40 ~ 150℃.

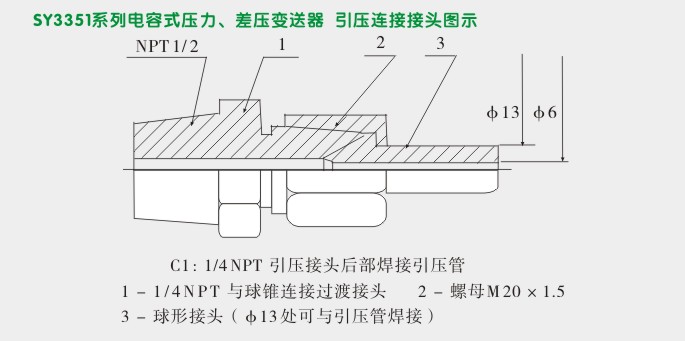

6、引压中心距

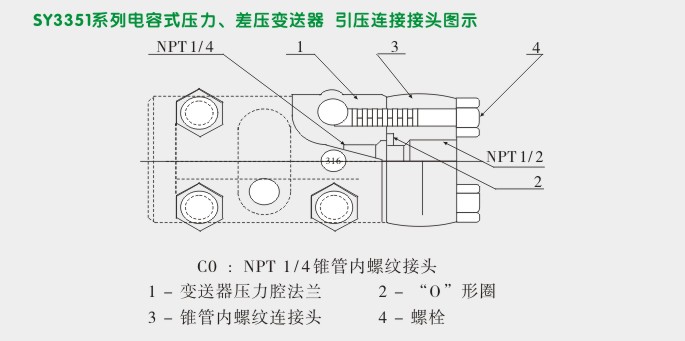

法兰 NPT1/4、中心距54、

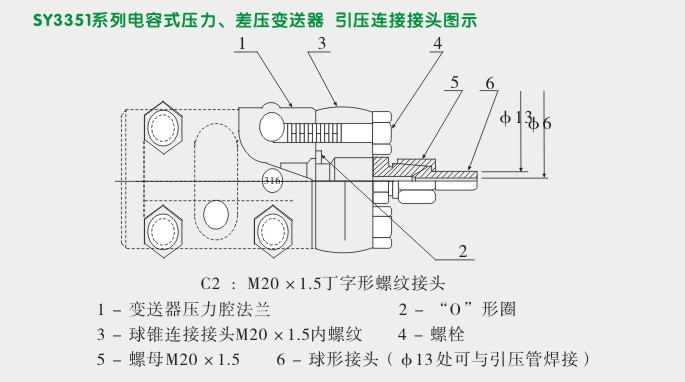

接头 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
7、 温度影响
在最大量程零点误差：每 56℃ 为量程的 ±0.5% FS 。
即 ：零点温漂 ≤ ±0.01 % FS / ℃
总的影响包括量程误差：每56℃为量程 ±1.0% FS
即 ：满量程温漂 ≤ ±0.02 % FS / ℃
在最小量程零点误差： 每 56℃ 为量程的 ±3 % FS。
总的影响包括量程误差：每 56℃为量程的±3.5%FS
8、震动影响
频率为 0 ~ 200Hz，任意方向上每个g为±0.05%上限值
9、安装位置影响
零点漂移不大于 0.25kPa、此误差可以通过校验消除
对量程无影响

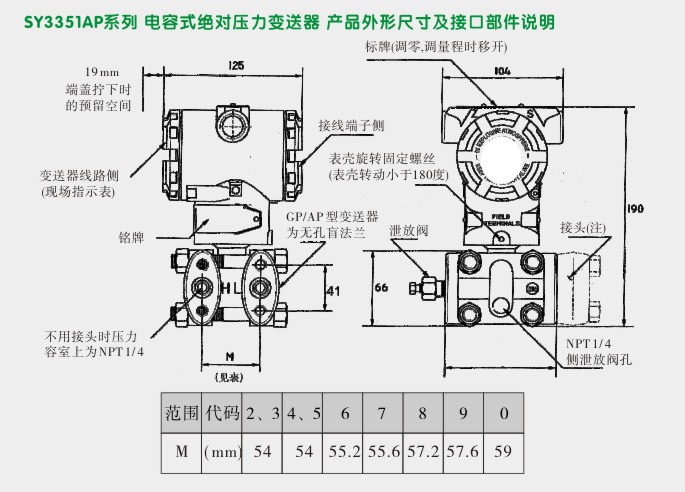

10、结构规格
接触介质的材料
隔离膜片：316L不锈钢，哈氏合金C、 蒙耐尔或 钽
排气/排液阀：316L不锈钢，哈氏合金C、蒙耐尔合金。
法兰 连接头：316L不锈钢，哈氏合金C、 蒙耐尔合金。
接触介质的 O 型环：氟橡胶、丁晴橡胶
灌冲液：硅油。
螺栓：碳钢镀镉。
电子线路外壳：低铜铝合金、聚氨酯涂层铝合金
O 形密封圈：丁晴橡胶、氟橡胶。
涂漆：聚氨酯
电气连接件：具备现场在线测试端子。
11、使用对象
液体、气体、蒸汽。
12、测量范围
0 ~ 60 Pa 至 0 ~ 40MPa。
13、供电电源
15~ 45VDC、一般为24VDC.
14、指示表头
指针式线性指示0 ~ 100%刻度，
或LCD 液晶显示和 LED 数码显示。
15、防暴等级
隔离防爆型Ex d IIB T4 Gb、或本质安全型Ex ia IIC T6 Ga
16、静压量程
1、4、10、16、25、32MPa。
17、正负迁移
最大正迁移量为最小调校量程的 500 %；
最小负迁移量为最小调校量程的 600 %；
不管输出如何，正负迁移后，其量程上、下限均不超过
量程的极限。
18、阻尼特性
时间常数在0.2s ~1.67s 之间连续可调。
19、启动时间
在最小量程时，最多 2 秒钟。
20、容积吸取量
小于 0.16 cm3
21、产品使用环境
防爆型产品使用环境条件：
温度：-20℃ ~ +40℃；
相对湿度：5% ~ 95%；
大气压力：86 ~ -106kPa。
本安型产品外配安全栅参数：
U0 ≤ 28 VDC ；
I0 ≤ 30mA；
P0 ≤ 0.84。
22、常用的输入差压
0~6KPa、40KPa、250KPa。
23、 HART 通讯
通讯可选择带数字显示、智能型 LED 显示、带 HART
通讯、无需操作器、直接三按键面板操作、实现通讯
24、数据存储
组态数据存贮功能、即使变送器掉电数据仍可保存
25、应用领域
广泛地应用在石油、化工、电力、冶金、钢铁、轻工
啤酒、制药、食品、自来水、水处理等行业。

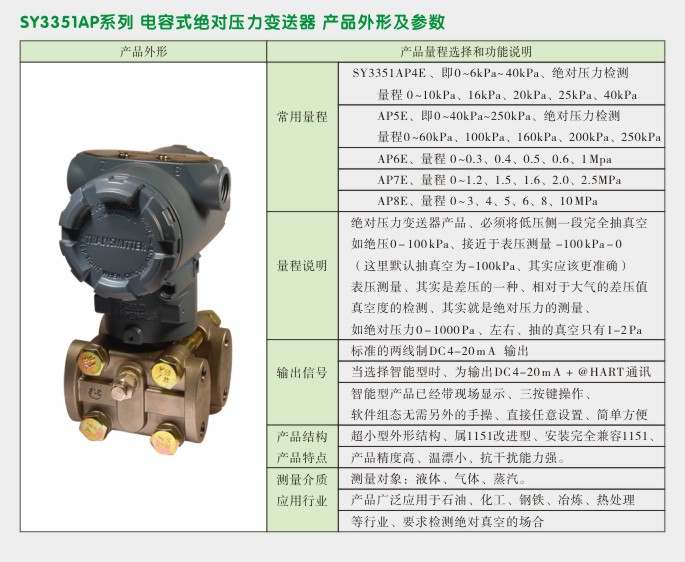

一、绝压变送器,3351AP数显真空压力变送器技术参数
常用量程：SY3351AP4E 、即 0 ~6kPa~ 40kPa、绝对压力检测
量程 0 ~10kPa、16kPa、20kPa、25kPa、40kPa
AP5E、即 0 ~40kPa~250kPa、绝对压力检测
量程 0 ~60kPa、100kPa、160kPa、200kPa、250kPa
AP6E、量程 0 ~0.3、0.4、0.5、0.6、1 Mpa
AP7E、量程 0 ~1.2、1.5、1.6、2.0、2.5MPa
AP8E、量程 0 ~ 3、4、5、6、8、10 MPa
量程说明：绝对压力变送器产品、必须将低压侧一段完全抽真空
如绝压 0 - 100 kPa、接近于表压测量 -100 kPa - 0
（这里默认抽真空为 -100kPa、其实应该更准确）
表压测量、其实是差压的一种、相对于大气的差压值
真空度的检测、其实就是绝对压力的测量、
如绝对压力 0 - 1000 Pa 、左右、抽的真空只有 1-2 Pa
输出信号：标准的两线制 DC 4-20 m A 输出
当选择智能型时、为 输出 DC 4-20 m A + @ HART 通讯
智能型产品已经带现场显示、 三按键操作、
软件组态无需另外的手操、直接任意设置、简单方便
产品结构：超小型外形结构、属1151改进型、安装完全兼容1151、
产品特点：产品精度高、温漂小、抗干扰能力强。
测量介质：测量对象：液体、气体、蒸汽。
应用行业：产品广泛应用于石油、化工、钢铁、冶炼、热处理
等行业、要求检测绝对真空的场合
