松野电气专业生产智能差压变送器,3351DR微差压变送器的厂家,引进台湾技术,进口材料,温漂小,精度高,10年以上智能差压变送器生产经验,服务热线:027-83388763.
一、智能差压变送器,3351DR微差压变送器 产品特点
1.以差动电容为检测原理组成电容式差压变送器。
2.标准的两线制电流4-20 mA输出。
3.超小型外形结构,属ROSEMOUNT1151改进型,尺寸安装完全兼容,精度高,温漂小,抗干扰能力强。
4.使用对象:液体,气体,蒸汽,
5.适用于节流装置如孔板,喷嘴等流量测量系统中压差的测量,从而对流量的测量
二、智能差压变送器,3351DR微差压变送器 技术参数
1、信号输出负载特性
   (参考条件:无迁移状态, 硅油灌冲液,316 L隔离膜片)
       输出信号:DC4~20mA 或 DC4~20mA+@ HART 通讯
      传输形式:二线制。
      负载特性图:供电电压越高、带负载能力越强
2、测量精度
       线性输出:±0.1% FS(对量程比为1:1)
       包括线性、变差、回差、重复性的综合误差。
       开方输出:在输出压力为 4~100%时、
                             为±(0.2 % 的标定量程+0.05%的上限)
3、稳定性:六个月内不超过最大量程基本误差的绝对值。
4、湿度:0~100%相对湿度。
5、温度范围
       放大器:-29  ~   93℃   (LT型为-25  ~  70℃)、
       灌冲硅油的测量元件:  -40  ~  104℃;
       法兰式变送器灌冲高温硅油:  15 ~   315℃;
       普通硅油:-40   ~  150℃.
6、引压中心距

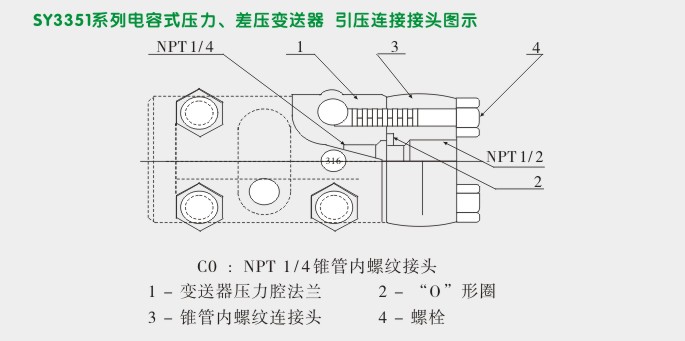

       法兰  NPT1/4、中心距54、

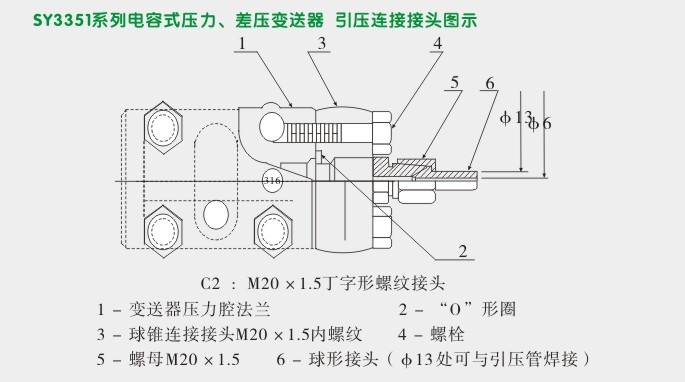

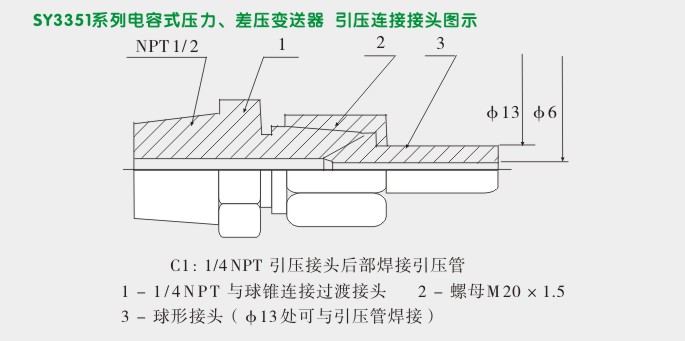

       接头  NPT1/2  或者 M20X1.5 、中心距50.8、54、57.2。
7、 温度影响
       在最大量程零点误差:每 56℃ 为量程的  ±0.5% FS 。
       即 :零点温漂          ≤  ±0.01 % FS  / ℃
       总的影响包括量程误差:每56℃为量程   ±1.0%  FS
       即 :满量程温漂      ≤  ±0.02 % FS  / ℃
       在最小量程零点误差: 每 56℃ 为量程的     ±3  % FS。
       总的影响包括量程误差:每 56℃为量程的±3.5%FS
8、震动影响
       频率为 0 ~ 200Hz,任意方向上每个g为±0.05%上限值
9、安装位置影响
       零点漂移不大于  0.25kPa、此误差可以通过校验消除
       对量程无影响
10、结构规格
         接触介质的材料
          隔离膜片:316L不锈钢,哈氏合金C、 蒙耐尔或  钽
         排气/排液阀:316L不锈钢,哈氏合金C、蒙耐尔合金。
         法兰 连接头:316L不锈钢,哈氏合金C、 蒙耐尔合金。
         接触介质的 O 型环:氟橡胶、丁晴橡胶
        灌冲液:硅油。
        螺栓:碳钢镀镉。
        电子线路外壳:低铜铝合金、聚氨酯涂层铝合金
        O 形密封圈:丁晴橡胶、氟橡胶。
        涂漆:聚氨酯
        电气连接件:具备现场在线测试端子。
11、使用对象
         液体、气体、蒸汽。
12、测量范围
         0  ~  60 Pa  至   0  ~  40MPa。
13、供电电源
        15~  45VDC、一般为24VDC.
14、指示表头
         指针式线性指示0 ~ 100%刻度,
         或LCD 液晶显示和 LED 数码显示。
15、防暴等级
         隔离防爆型Ex d IIB T4 Gb、或本质安全型Ex ia IIC T6 Ga
16、静压量程
         1、4、10、16、25、32MPa。
17、正负迁移
        最大正迁移量为最小调校量程的  500  %;
        最小负迁移量为最小调校量程的  600  %;
        不管输出如何,正负迁移后,其量程上、下限均不超过
        量程的极限。
18、阻尼特性
         时间常数在0.2s ~1.67s 之间连续可调。
19、启动时间
         在最小量程时,最多 2 秒钟。
20、容积吸取量
          小于  0.16  cm3
21、产品使用环境
         防爆型产品使用环境条件:
         温度:-20℃  ~  +40℃;
         相对湿度:5%  ~  95%;
         大气压力:86  ~  -106kPa。
         本安型产品外配安全栅参数:
          U0 ≤  28  VDC ;
          I0  ≤  30mA;
          P0  ≤  0.84。
22、常用的输入差压
          0~6KPa、40KPa、250KPa。
23、 HART 通讯
         通讯可选择带数字显示、智能型 LED 显示、带 HART
         通讯、无需操作器、直接三按键面板操作、实现通讯
24、数据存储
         组态数据存贮功能、即使变送器掉电数据仍可保存
25、应用领域
         广泛地应用在石油、化工、电力、冶金、钢铁、轻工
         啤酒、制药、食品、自来水、水处理等行业。
