一、精小型电动执行器,YTDG-RKB18精小型电动头产品特点
1、专利技术：电动执行器中的核心部件电子伺服控制器是公司自主研制，并获得实用新型专利（专利号 ZL 201420429590.5 ），具有世界领先水平的新一代伺服控制器，它可以方便与umic 3610 NA PS等世界上著名的执行器厂家的产品匹配装成调节阀和风门等驱动装置。
2、体积轻小：同样出轴力矩的执行器，重量只有DKJ DKZ的1/3,体积是同类产品的1/2.
3、高 精 度： 电子电路的精心设计，使伺服电机提前正向切断电源、并反向加电，电制动保证了定位精度、有效的减少了死区与自激。精度达1.0%FS、死区0.4－1.2%FS范围调整。
4、高可靠性：精心设计独特的电子刹车电路、减少了机械磨损和系统自激。在克服浪涌电压、保护无触开关等方面取得了重大技术突破、使产品具有高可靠性及对环境的适用性。
5、抗干扰强：采用了精度高、功耗低的电磁隔离技术、实现了电流输入信号与位置输出之间的隔离，有效的防止了电磁辐射，工频与共地干扰，可以直接使用。
6、创 新 点：它使用了自已创新设计的固态继电器SSR，它具有电流上升率仰制电路，电压上升率抑制电路和过零电路等一个完善的保护网络，因止它的负载能力和防堵能力特强，因为只有无触点功率开关才能做到无维修，长寿命和频繁启动，因为只有无触点才能做
到快速导通、切断，实现准确定位，同时还舍弃了机械摩擦制动的方法、成功的采用
了提前量制动技术。成倍的提高了灵敏度和控制精度、减少了维护工作量。
7、防护等级：产品的防护等级可达到IP68(可浸入水中)。
8、保护功能：防止电机过热烧损、在电机内设置了过热保护。电气机械限位保护。
一、精小型电动执行器,YTDG-RKB18精小型电动头技术参数
外形尺寸： 平式开度指示、凸式开度指示
电 源： DC 24V、AC 24V、AC 110V、AC 220 V
电机功率： 8W 、6W 、6W 、6 W
额定电流： 0.7A 、1.30A 、0.3A 、0.15 A
标准时间力矩： 15 s / 18 Nm
可选时间力矩： 7 s / 9 Nm
回转角度范围： 0 — 180 ° 可调
可选控制电路：带中间位置开关（无源触点）
通过开关电路实现开启、关闭操作
并输出一组全开和全闭无源位置信号
整机重量： 1.2 kg
绝缘阻抗：24V : 100MΩ/250V DC、AC110/220V : 100MΩ/500VDC
绝缘强度：1分钟 (110/220V : 1500V、 24V : 500V)
防护等级：I P 67 或 I P 68
安装方法：360 °任意角度安装
电气接口：G 1/2 防水电缆接头、7 根电缆连接
环境温度：-30 ℃ — + 60 ℃
建议配套阀门通径：软密封球阀 1.6 MPa DN10、15
软密封蝶阀1.0MPa DN15、20
通风蝶阀 ≤ 0.3 MPa Dn20、25

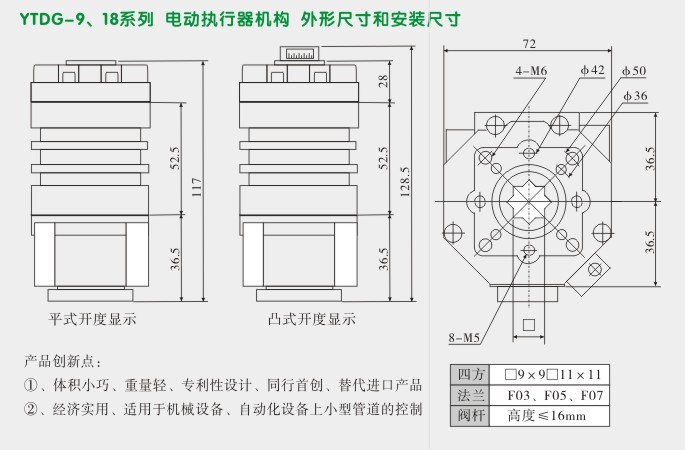

一、精小型电动执行器,YTDG-RKB18精小型电动头外形尺寸及安装图

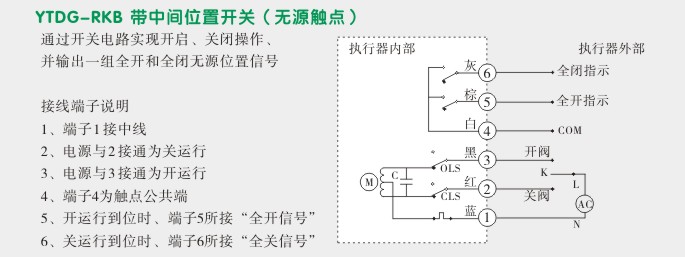

一、精小型电动执行器,YTDG-RKB18精小型电动头接线图
