松野电气专业生产电动执行机构,YTDG-RS200电动执行器,电动头,输出力矩200Nm,台湾技术,品质卓越,性能稳定可靠,10年以上电动执行器生产经验,服务热线:027-83388763.
一、电动执行机构,YTDG-RS200电动执行器,电动头产品特点
1、专利技术： 电动执行器中的核心部件伺服控制器是公司自主研制、并获得实用新型专利（专利号 ZL 201420429590.5 ）、它可 以方便与 unic、3610、NA、PS 等世界上著名的执行器厂家的产品匹配装成调节阀装置。
2、 体积小轻 ：同样出轴力矩的执行器、重量只有DKJ、DKZ的1/3 、体积是同类产品的1/2
电动执行器最小力矩只有 9 N m、总的重量才 1 kg
3、高 精 度：电子电路的精心设计，使伺服电机提前正向切断电源、并反向加电，电制动保证定位精度、有效的减少了死区与自激。精度达0.5%FS，死区0.4 - 1.5 %FS范围调整。
4、高可靠性： 精心设计独特的电子刹车电路、减少了机械磨损和系统自激。在克服浪涌电压、保护无触点开关等方面取得了重大技术突破、它使用了自己创新设计的固态继电器SSR，它具有电流上升率抑制电路，电压上升率抑制电路、因此它的负载能力和防堵能力特强，
5、抗干扰强： 采用了精度高、功耗低的电磁隔离技术、实现了电流输入信号与位置输出之间的隔离，有效的防止了电磁辐射，工频与共地干扰，可以直接使用。
6、创新点多： 因为只有无触点功率开关才能做到无维修，长寿命和频繁启动，因为只有无触点才能做到快速导通，切断，实现准确定位，同时还舍弃了机械摩擦制动的方法成功的采用了提前量制动技术、成倍的提高了灵敏度和控制精度、减少了维护工作量。
7、保护功能： 产品的防护等级为 IP67、客户选择定货可达到 I P 6 8 （可浸入水中）防止电机过热烧损、在电机内设置了过热保护、电气机械限位保护。
8、广泛应用： 石油、化工、电力、冶金、钢铁、能源、建材、轻工、食品、
水处理等工业领域。
一、电动执行机构,YTDG-RS200电动执行器,电动头技术参数
外形结构：标准型、直装型
电 源：AC 380V、AC 110V、AC 220 V
电机功率：30W、40W、40W
额定电流：AC 110V：0.65A 、AC 220 V：0.37A、AC 380V：0.15A
标准时间/力矩：30 s / 200 Nm
回转角度范围：0 — 90 ° 可调
可选控制电路：伺服控制型：S 型 ；直流供电、或380V 供电
整机重量：8.0 kg
绝缘阻抗：AC110/220/380V : 100MΩ/500V
绝缘强度：1分钟 (110/220V : 1500V、380V : 1800V )
防护等级：I P 67 或 I P 68
安装方法：360 °任意角度安装
电气接口：G 1/2 防水电缆接头、电源线、信号线
环境温度： -30 ℃ — + 60 ℃
建议配套阀门通径：软密封球阀 1.6 MPa DN80、100
软密封蝶阀1.0MPa DN125、150
通风蝶阀 ≤ 0.3 MPa DN 250、300

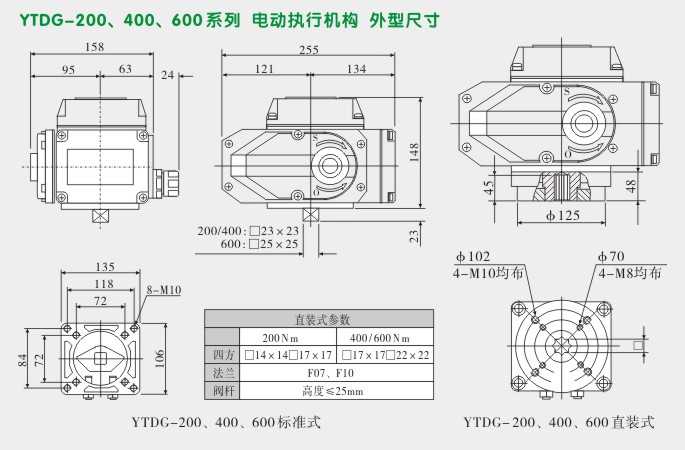

一、电动执行机构,YTDG-RS200电动执行器,电动头外形尺寸

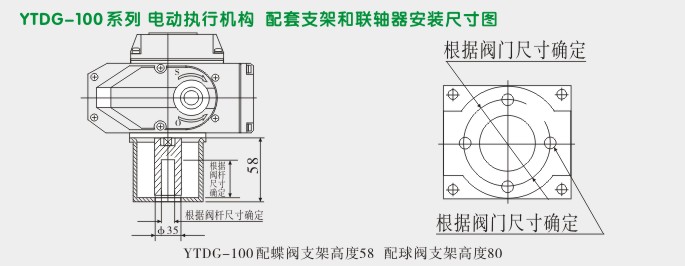

二、电动执行机构,YTDG-RS200电动执行器,电动头安装尺寸图

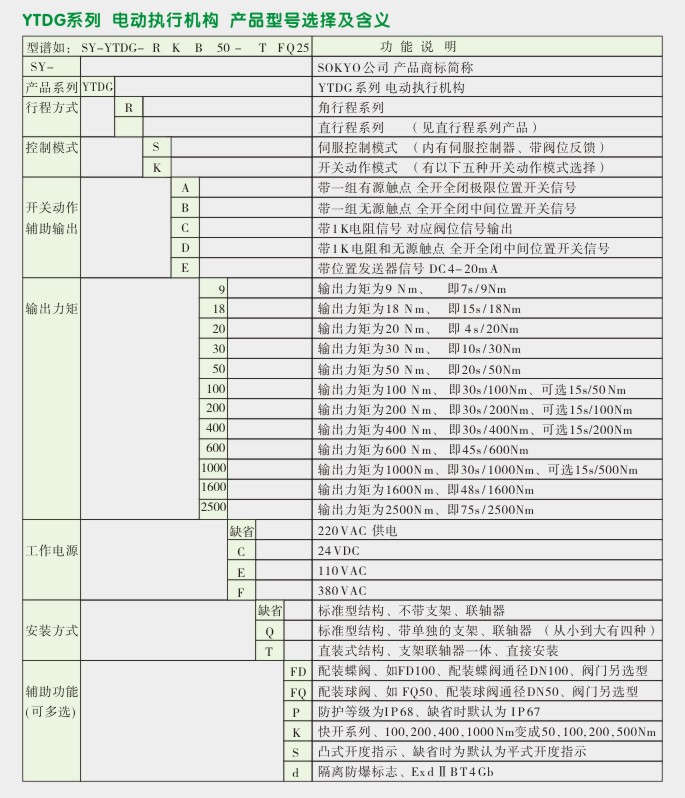

三、电动执行机构,YTDG-RS200电动执行器,电动头选型图

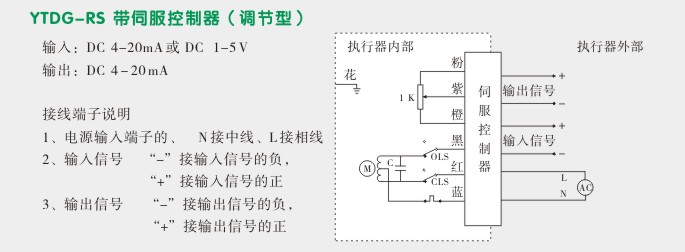

一、电动执行机构,YTDG-RS200电动执行器,电动头接线图
