松野电气是专业生产三色色标,TZ-S403色标传感器的厂家,台湾技术,采用进口传感元件,精度高,温漂小,10年三色色标生产经验,免费热线:027-83388763.
一、三色色标,TZ-S403色标传感器产品特点
1、长扁平型、体积小巧、安装方便。
2、外部有灵敏度调节旋钮。
3、三色光源红、绿、蓝、动作任意选择。
4、深色动作和浅色动作同时输出、任意接线。
5、方便直接替代三色光源红绿蓝、设计方便。
6、广泛应用于流水线上包装计数、定位检测。
一、三色色标,TZ-S403色标传感器技术参数
1、工作电压：10—30VDC
2、检测距离：12±2mm
3、光点尺寸：直径 2mm 圆点
4、光源：三色红绿蓝光
5、空载电流：< 30mA
6、响应时间：0.05 m s(阻性负载)
7、最高开关频率：10 K Hz (亮/暗比例1:1)
8、最大输出电流：200mA
9、漏电流：1.5 V Max
10、开关输出：亮通 / 暗通 NPN 或 PNP 输出
11、电路保护：电源反接保护，输出短路保护，抵抗脉冲干扰。
12、工作环境：-20℃ — 70℃、35 - 85% R H
13、环境照度：白炽灯3000Lx 太阳光10000Lx
14、绝缘阻抗：≥ 50 M Ω 、500 V DC
15、绝缘强度：1500 V AC 1 分钟
16、保护等级：IP67
17、外形尺寸：88×23×48

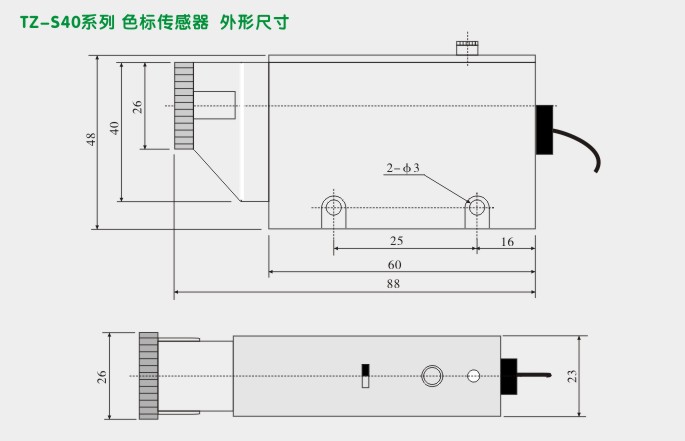

一、三色色标,TZ-S403色标传感器外型尺寸及安装图
二

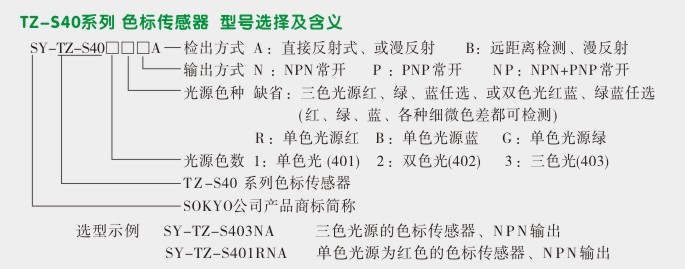

、三色色标,TZ-S403色标传感器选型图

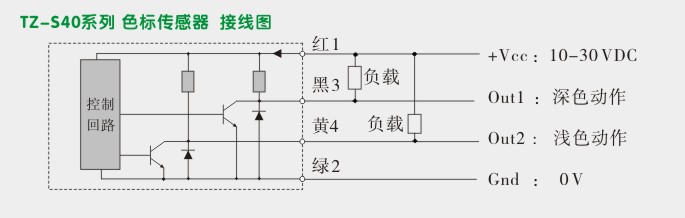

一、三色色标,TZ-S403色标传感器接线图
