一、管段式超声波流量计,YTFU超声波流量计 产品特点
1.国外选进技术，采用优化的数字信号处理方法的基础上生产。
2.无管径限制，安装简单方便
3.超大带背光LCD液晶现场显示
4.多种输出方式可选择，脉冲输出，电流4-20mA输出，带通讯RS485输出，MODBUS协议
5.传感器多种安装方式，外缚式安装，插入式安装，管段式安装等可根据现场条件选择
6.相比同类流量计，造价更低，经济实用
7.维护简单，减少后期维护工作
一、管段式超声波流量计,YTFU超声波流量计技术参数
1. 超声波传感器
原理：采用时差法原理
种类：外缚式传感器高温小型、中型2 种
2. 测量精度
流量：±1.0%F S、重复性：±0.2%F S
热量：±2.0%F S、
3. 输入信号
两个超声波传感器 输入（传感器规格根据要求选择）
两路 Pt100铂电阻输入（实现热量测量）或两路DC 4-20mA（ 实现热量测量）
4. 输出信号
电流：DC 4~20mA、或 0~20mA、
负载能力0~1KΩ、
精度：± 0.1 %FS
脉冲：1~9999Hz、
瞬时流量、或正负净流量、或热量累积脉冲
5. 显示方式
背光液晶 ：显示瞬时流量及累积流量、
瞬时或累积热量、流速时间等
自动记忆 64 日、32 月、前 5 年的流量数据
自动记忆 64 次来电和断电时间及流量可进行自动补量
自动记忆 64 日流量计的工作状态是否正常
6. 通讯方式
数据接口、RS485 通讯、Modbus 协议、
通过参数设置、可编程定量控制或批量控制
7. 管道情况
材质：碳钢、不锈钢、PVC、玻璃钢、水泥等一切质密的管道、允许有衬里
管径 ：DN15 ~ DN5000 mm
安装 ：传感器安装点最好满足、上游 10D、下游5D
当有泵的时候、距泵出口 30D左右
8. 测量介质
种类：水、海水、工业污水、酸碱液、酒精、啤酒各种油类 等
温度：-30 ~ 160℃
浊度：浊度小于 10000 ppm、且汽泡含量小
流速：0 ~ ±30 m/s
流向：正反向双向计量、并可计量净流量或热量
9. 环境
温度： 分体式主机 ：-30 ~ 80℃
流量传感器 ：-30 ~ 160℃、
温度传感器 ：Pt100 、-200 ~ 600℃
湿度： 主机： 85%RH
流量传感器：可浸水工作、防护等级 I P68
10. 工作电源
AC/DC 85-255V、或 DC24 V、功耗 小于 1.5 VA
专用电缆、定制双绞线、一般情况短于15米

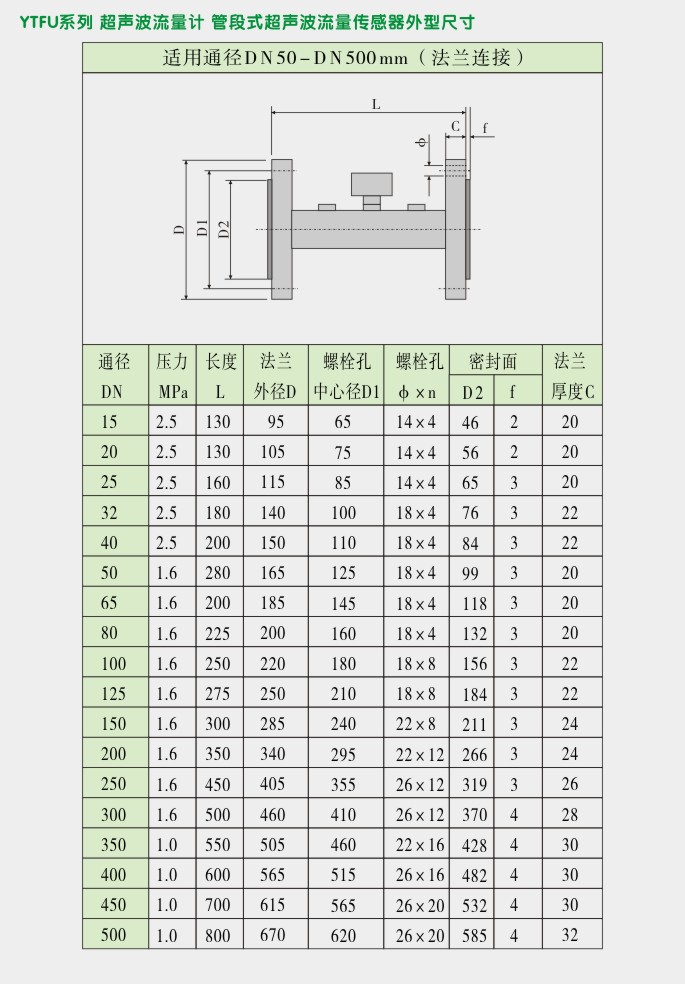

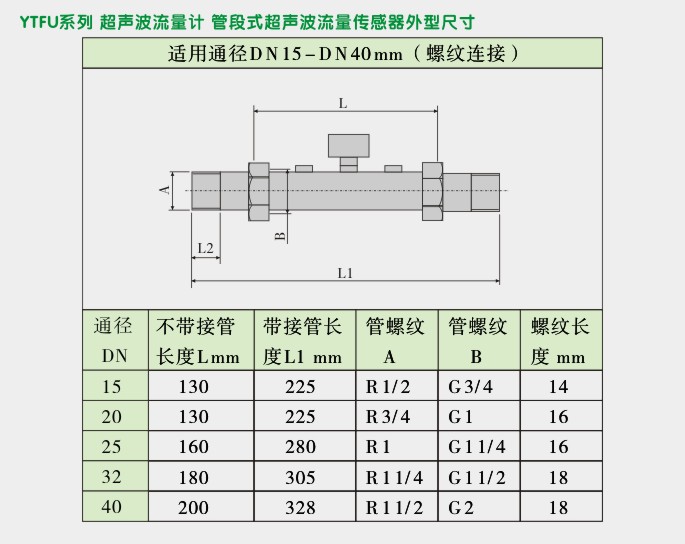

一、管段式超声波流量计,YTFU超声波流量计外型尺寸及安装图
二

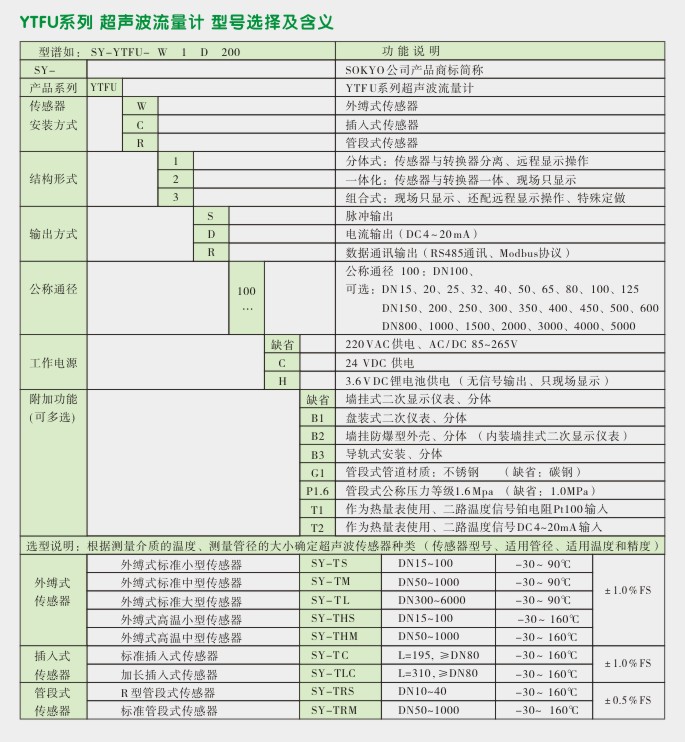

、管段式超声波流量计,YTFU超声波流量计选型图

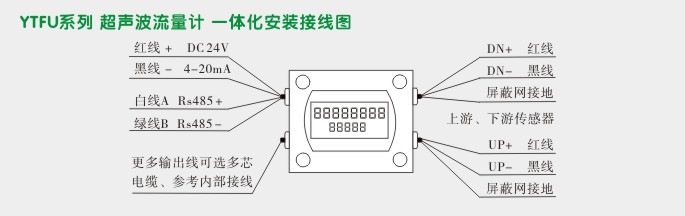

一、管段式超声波流量计,YTFU超声波流量计接线图
