松野电气专业生产数显压力变送器,PG1300Y扩散硅压力变送器,工业型结构,可选配数字显示表头,精度高,10年扩散硅压力变送器生产经验,免费热线:027-83388763.
一、数显压力变送器,PG1300Y扩散硅压力变送器产品特点
1、工业型外形结构、铸铝外壳、通用、隔爆外壳、标准的4~20 m A输出、
     电压0~5V/1~5/0~10V等
2、工业型结构、安装方便、接线端子输出、接线简单、根据需要电流输出时、可选配
      数字显示表头
3、可选本质安全型防爆、防爆标志： Ex ia ⅡC  T6  Ga
      可选隔离防爆型防爆、防爆标志： Ex d ⅡB  T4  Gb
4、采用计算机补偿技术、温漂小 、 ±0.01  %FS / ℃、专用集成电路、精度高、
     抗干扰能力强
5、应用在石油、化工、钢铁、轻工、机械设备、能源恒压变频供水等行业的压力检测


一、数显压力变送器,PG1300Y扩散硅压力变送器技术参数
1、常用主要型号 （量程自选 ）
       SY-PG1300Y-1MPa                输出DC 4~20mA
       SY-PG1300Y-1MPa- i            输出DC 4~20mA、 带本安防爆
       SY-PG1300Y-1MPa-M2         输出DC 4~20mA、带数显表头
       SY-PG1300Y-1MPa- d           输出DC 4~20mA、 带隔离防爆
2、可选测量量程范围 ：0 ~ 200MPa
   常用量程：SY-PG1300Y -0.25MPa、
                      SY-PG1300Y-0.4 MPa、
                      SY-PG1300Y-0.5 MPa、
                      SY-PG1300Y-0.6 MPa、
                      SY-PG1300Y-1.0 MPa、
                      SY-PG1300Y-1.6 MPa、
                      SY-PG1300Y-2 MPa、
                      SY-PG1300Y-2.5 MPa、
                      SY-PG1300Y-4 MPa、
                      SY-PG1300Y-6 MPa、
                      SY-PG1300Y-8 MPa、
                      SY-PG1300Y-10 MPa、
                      SY-PG1300Y-16 MPa、
                      SY-PG1300Y-25 MPa、
                      SY-PG1300Y-32 MPa、
                      SY-PG1300Y-35 MPa、
                      SY-PG1300Y-40 MPa、
                     SY-PG1300Y-50 MPa、
                     SY-PG1300Y-60MPa
                    最小量程可做  0 ~ 1 kPa
3、信号电流 ：DC4~20 mA、电压0~5V、1~5V、0~10V
    负载能力： 电流型≤ 600Ω、电压型 ≥ 100kΩ
    测量精度：±0.5% F S、高精度±0.25% F S
4、工作电源：DC 24V、电源电压范围：DC 12V~36V
    温度漂移： 零  点、±0.01  %FS / ℃、
               满量程、±0.02 %FS/℃
    重 复 性：±0.15% Fs、回差：±0.15% FS
5、可选隔离防爆型防爆、防爆标志： Ex d ⅡB  T4  Gb
    可选本质安全型防爆、防爆标志： Ex ia ⅡC  T6  Ga
    本安参数：Ui = 28V DC 、Ii = 93 mA
              Ci = 44 nF、Li = 0 mH、Pi = 0.65W
6、绝缘性能： ≥ 50 MΩ、DC / AC500V
    防护等级：  I P 65

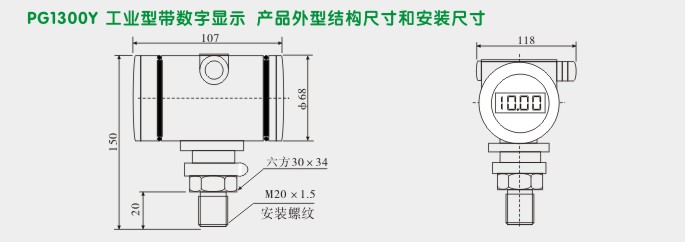

一、数显压力变送器,PG1300Y扩散硅压力变送器外形尺寸及安装图

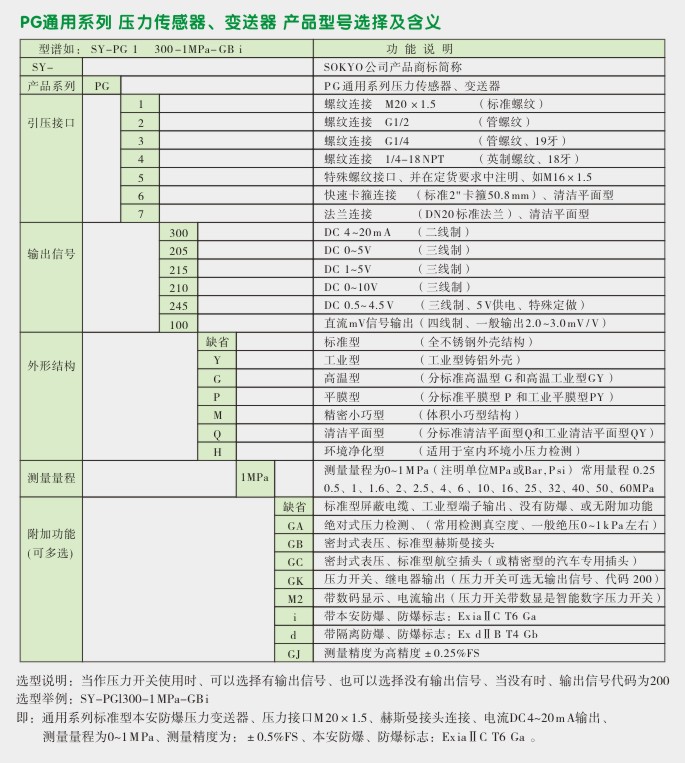

二、数显压力变送器,PG1300Y扩散硅压力变送器选型图

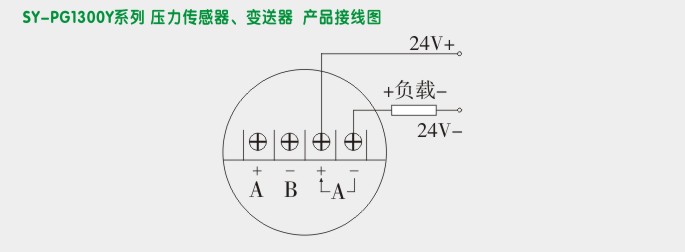

一、数显压力变送器,PG1300Y扩散硅压力变送器接线图

•
