一、智能压力变送器,PGD圆盘型智能压力传感器产品特点
PGD 系列智能型压力传感器 / 变送器 采用膜盒式压力表圆盘形结构、全不锈钢外壳、可选择 3.6V 锂电池供电、
现场安装方便、无须接线、当要求4~20mA输出的时候，因电流输出的负载能力、必须选择电源 24V 供电。
同样可带RS485通讯、Modbus协议、也可带HART 通讯特殊定制可选择带两路报警输出
二、智能压力变送器,PGD圆盘型智能压力传感器注意事项
1、不能用螺丝刀等尖锐物去捅压力变送器的引压孔！
不然会捅破传感器的波纹膜片、硅油外漏、直接
损坏传感器。
2、安装和拆卸变送器时一定要用扳手！不要用手去拧！
3、压力变送器每年必须进行一次送检。合格方可使用！
4、隔爆型产品外壳必须可靠接大地。
隔爆型应注意保护隔爆面和隔爆螺纹、不允许有损伤
一、智能压力变送器,PGD圆盘型智能压力传感器技术参数
测量范围：0 ~ 200MPa
常用量程：0.25MPa、
0.5 MPa、
0.6 MPa、
1.0 MPa
1.6 MPa、
2 MPa、
2.5 MPa、
4 MPa、
6 MPa、
10 MPa、
16 MPa、
25 MPa、
32 MPa ~ 60MPa
信号输出：DC 4~20 mA
温度漂移：零点温漂：±0.01 %FS /℃
满量程温漂：±0.02 %FS/℃
准 确 度：±0.5% F S、高精度可达 ±0.25% F S
重 复 性：±0.15% FS
回 差：±0.15% FS
电源电压：DC 24V、 电源电压范围：DC 12V~36V
本质安全型防爆产品必须 由安全栅供电
过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍
负载能力：电流型 ≤ 600Ω、电压型 ≥ 100kΩ
环境温度：非防爆型 -20℃ ~ 70 ℃、
防爆型 -20℃ ~ 40 ℃
相对湿度：5 %~ 95% RH（25℃时）
大气压力：86 kPa ~106 kPa
绝缘阻抗：≥50 MΩ
绝缘强度：信号端子对外壳 DC/ AC 500V
防护等级：I P 6 5
防爆标志：本质安全型的防爆型式：Ex iaⅡC T6 Ga
隔离防爆型的防爆型式：Ex dⅡB T4 Gb
本安参数：Ui = 28V DC 、Ii = 93 mA
Ci = 44 nF、Li= 0mH、Pi= 0.65W
注：除特别说明外，所有参数指标在25℃测取

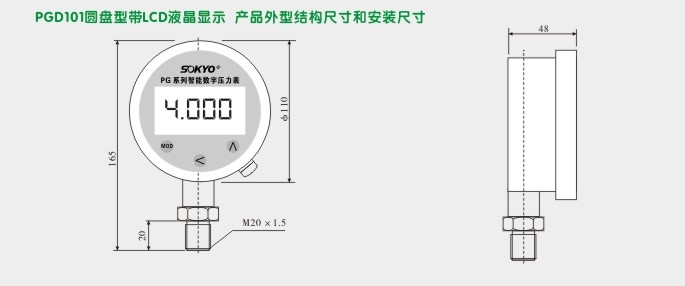

一、智能压力变送器,PGD圆盘型智能压力传感器外型尺寸及安装图

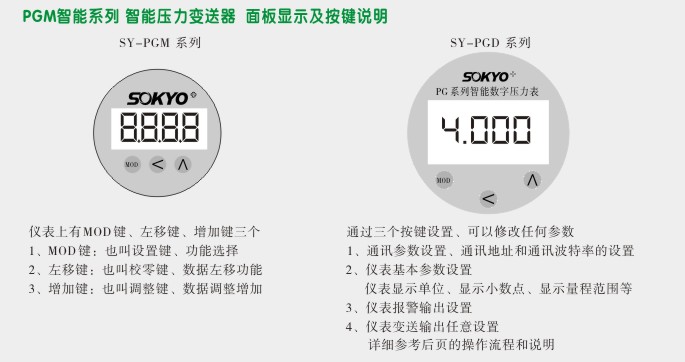

二、智能压力变送器,PGD圆盘型智能压力传感器按键说明

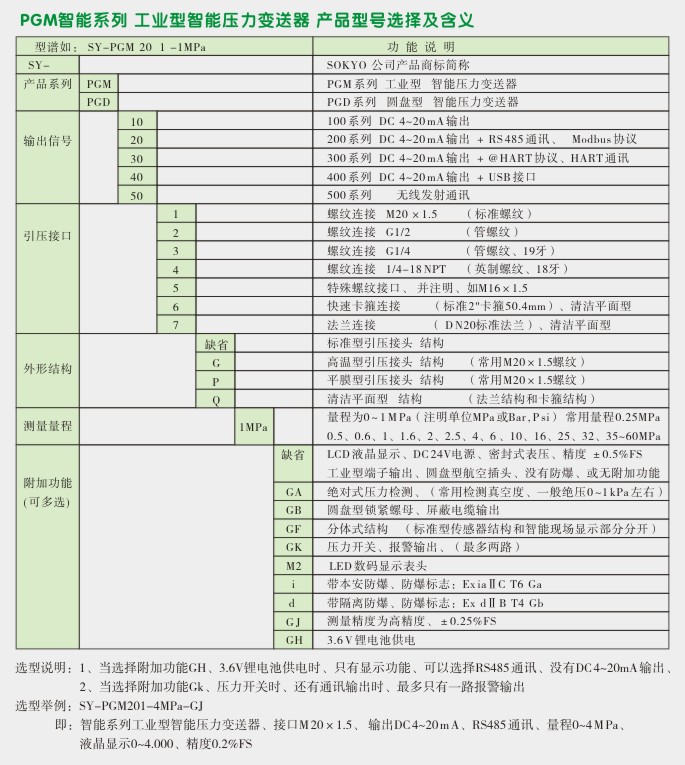

三、智能压力变送器,PGD圆盘型智能压力传感器选型图

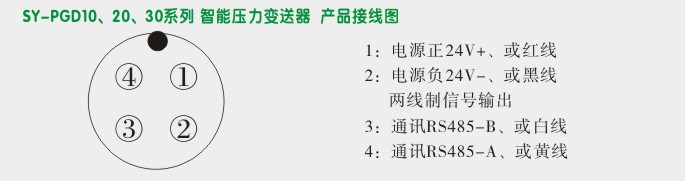

一、智能压力变送器,PGD圆盘型智能压力传感器接线图
二、智能压力变送器,PGD圆盘型智能压力传感器简单操作说明
通讯参数设置
1、输入密码
在测量状态下、按MOD 键、屏显示 “ -CD-”
按 MOD 键确认后、屏显示、“ 0000 ”、个位数字闪烁
按增加键 5 次、屏显“0005”
再按左移键（数据左移）、屏显0005、十位数字闪烁、
按增加键 8 次、屏显“0085”
再按左移键（数据左移）、屏显0085、百位数字闪烁、
按增加键 4次、屏显“0485”、
选择密码 485、按 MOD 键后进入通讯参数设置
2、通讯地址选择
屏显示 “ addr ”、这是通讯地址的设置参数、
按 MOD 键显示 “ 001 ”
（上次设置值、这是 001、也可能是 1~255之间的任意值）
通过左移键和增加键来设置通讯地址数（范围是 1~255）
设置好后按 MOD 键显示下一个参数 “bps”。
3、通讯波特率选择
屏显示 “ bps ”、这是通讯波特率的设置参数、
按 MOD 键显示 “ 1200 ”
（上次设置值、这里是 9600、也可能是 2400、4800）
通过左移键和增加键来设置 波特率、调整好后按 MOD 键
设置好的参数写入 EEPROM、系统回到测量模式
