一、
智能压力传感器,RS485智能压力变送器产品特点
1、PGM 系列智能型压力传感器/变送器采用工业型外形结构、产品宽电源电压12~33V供电、两线制 4~20m信号输出、正四位显示、参数任意设定、
2、产品可以只选DC 4~20mA 输出、 或选带 R S485通讯，Modbus 协议、或HART通讯（4~20mA+@HART协议）USB接口、或直接采用无线发射、
3、工业型铸铝外壳、重量轻、接线简单、PGM系列产品采用计算机软件补偿技术、 精度高达 0.2% Fs、温度漂移小、抗干扰能力强。
4、PGM 系列隔爆型智能压力变送器作为隔离防爆产品符合GB3836.1-2010《 爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳 “d”保护的设备》的有关要求，防爆标志为Ex d IIB T4Gb 、适用于1区、2区， 含有IIA～IIB类，温度组别为 T1 — T4 的爆炸性气体混合物的危险场所。
一、智能压力传感器,RS485智能压力变送器技术参数
测量范围：0 ~ 200MPa
常用量程：0.25MPa、
0.5 MPa、
0.6 MPa、
1.0 MPa
1.6 MPa、
2 MPa、
2.5 MPa、
4 MPa、
6 MPa、
10 MPa、
16 MPa、
25 MPa、
32 MPa ~ 60MPa
信号输出：DC 4~20 mA、R S 485通讯、
DC 4~20 mA + @ HART 、USB无线发射
温度漂移：零点温漂：±0.01 %FS /℃
满量程温漂：±0.02 %FS/℃
准 确 度：±0.5% F S、高精度可达 ±0.25% F S
重 复 性：±0.15% FS
回 差：±0.15% FS
电源电压：DC 24V、 电源电压范围：DC 12V~36V
本质安全型防爆产品必须 由安全栅供电
过载能力：产品量程的 150%、即额定压力量程 的 1.5 倍
负载能力：电流型 ≤ 600Ω、电压型 ≥ 100kΩ
环境温度：非防爆型 -20℃ ~ 70 ℃、
防爆型 -20℃ ~ 40 ℃
相对湿度：5 %~ 95% RH（25℃时）
大气压力：86 kPa ~106 kPa
绝缘阻抗：≥50 MΩ
绝缘强度：信号端子对外壳 DC/ AC 500V
防护等级：I P 6 5
防爆标志：本质安全型的防爆型式：Ex iaⅡC T6 Ga
隔离防爆型的防爆型式：Ex dⅡB T4 Gb
本安参数：Ui = 28V DC 、Ii = 93 mA
Ci = 44 nF、Li= 0mH、Pi= 0.65W
注：除特别说明外，所有参数指标在25℃测取

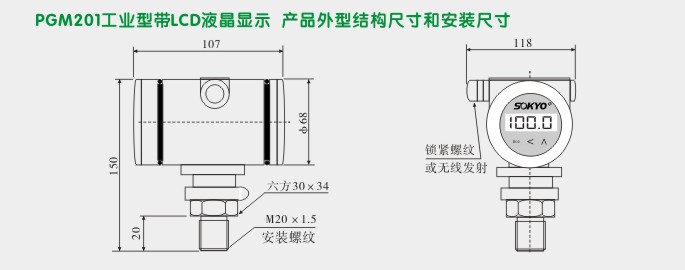

一、智能压力传感器,RS485智能压力变送器外型尺寸及安装图

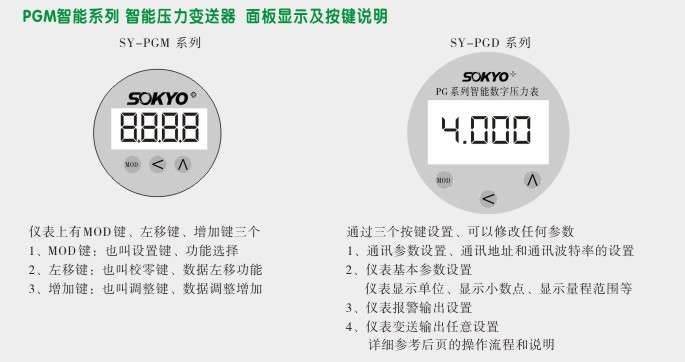

二、智能压力传感器,RS485智能压力变送器面板显示及按键说明

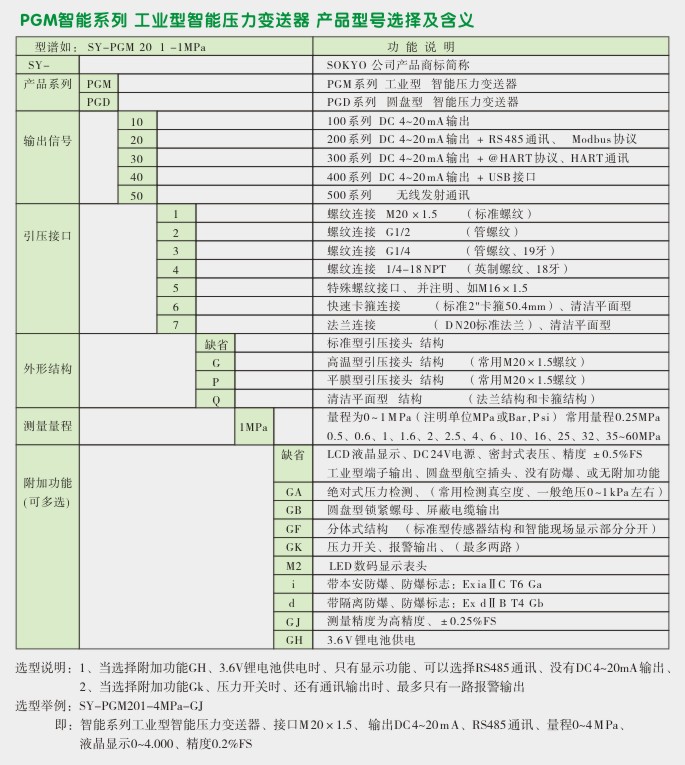

三、智能压力传感器,RS485智能压力变送器选型图

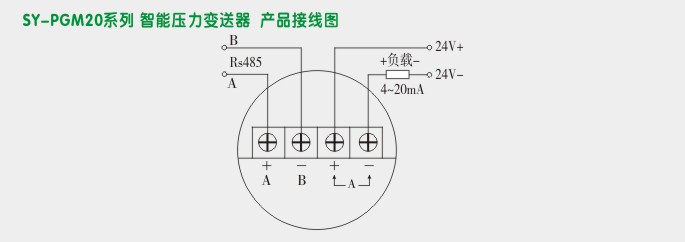

一、智能压力传感器,RS485智能压力变送器接线图
二、智能压力传感器,RS485智能压力变送器简单操作说明
通讯参数设置
1、输入密码
在测量状态下、按MOD 键、屏显示 “ -CD-”
按 MOD 键确认后、屏显示、“ 0000 ”、个位数字闪烁
按增加键 5 次、屏显“0005”
再按左移键（数据左移）、屏显0005、十位数字闪烁、
按增加键 8 次、屏显“0085”
再按左移键（数据左移）、屏显0085、百位数字闪烁、
按增加键 4次、屏显“0485”、
选择密码 485、按 MOD 键后进入通讯参数设置
2、通讯地址选择
屏显示 “ addr ”、这是通讯地址的设置参数、
按 MOD 键显示 “ 001 ”
（上次设置值、这是 001、也可能是 1~255之间的任意值）
通过左移键和增加键来设置通讯地址数（范围是 1~255）
设置好后按 MOD 键显示下一个参数 “bps”。
3、通讯波特率选择
屏显示 “ bps ”、这是通讯波特率的设置参数、
按 MOD 键显示 “ 1200 ”
（上次设置值、这里是 9600、也可能是 2400、4800）
通过左移键和增加键来设置 波特率、调整好后按 MOD 键
设置好的参数写入 EEPROM、系统回到测量模式
