一、分体式电磁流量计,YTFD潜水型电磁流量计产品特点
1.外形结构有分体的，本体和显示部份可以相距100米.
2.标准的两线制电流4-20 mA输出。
3测量一般导电率大于20us/cm的介质，
4.安装方便,可以水平安装,也可以垂直安装,或倾斜安装,
5.测量精度高,可达0.5%
6.广泛用于石油化工、化纤、轻工食品、造纸、制糖、制药、冶炼、给排水、环保、电力、钢铁等工业领域。
一、分体式电磁流量计,YTFD潜水型电磁流量计技术参数
1、公称通径系列DN(mm) 、特殊规格可以定制
常用通径：DN10、 DN15、 DN20、
DN25、 DN32、 DN40、
DN50、 DN65、 DN80、
DN100、 DN125、 DN150、
DN200、 DN250、 DN300、
DN350、 DN400、 DN450、
DN500、 DN600、 DN800、
DN1000、 DN1200
2、流动方向
正，反，净流量，量程比：150：1
重复性误差：测量值的 ± 0.1%
3、精度等级：±0.5% FS （0.5级）
±1.0 % FS（1.0级）
4、被测介质温度：
橡 胶 衬 里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
聚烯烃 PO衬里：-30 ℃ ~ 100 ℃
5、额定工作压力：
D N10 ~ D N 65：≤2.5M Pa
D N80 ~ D N 150：≤1.6M Pa
D N200 ~ D N 1200 ：≤1.0M Pa
6、流量测量范围：
流量对流速范围是 0.3 ~15 m/s、流量的大致估算
Q =（3.14×Dn2×流速 ×10-6×3600）÷ 4 = m3/h
7、电导率范围：
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围
内，均可选用、酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750欧姆
频率输出/ 脉冲 0~1kHz 、光电隔离 OCT、
导通时 集电极最大电流为 25mA
9、电极材料：
316不锈钢、哈氏合金（HC）、 钽（Ta）、钛（Ti）、铂金（Pt）任意选择
10、防护等级：标准型 I P65、
特殊要求： I P68（分体式、潜水型 ）
11、供电电源：85~265V、45~63HZ、
DC 24 V 、（直流 24V 供电）
产品总功耗：≤ 20W
12、连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB 9119-88 的规定。
直管段长度： 上游 ≥ 5DN、 下游 ≥ 2DN 插入式流量计、则没有法兰
13、环境温度： -25℃ ~ 60℃
相对温度：5% ~ 95% RH
14、常见介质电导率 μs/cm
各 种 酸：10 ~ 801×104 碱液：8 ~ 30×104
牛 奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤 酒：600 ~ 800 麦芽汁：500 ~ 1000
水 及 饮 料：200 ~ 800 水果酱：400~ 1000

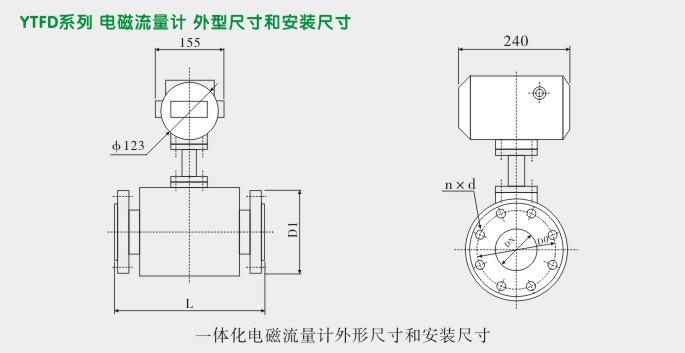

一、分体式电磁流量计,YTFD潜水型电磁流量计外型尺寸及安装图

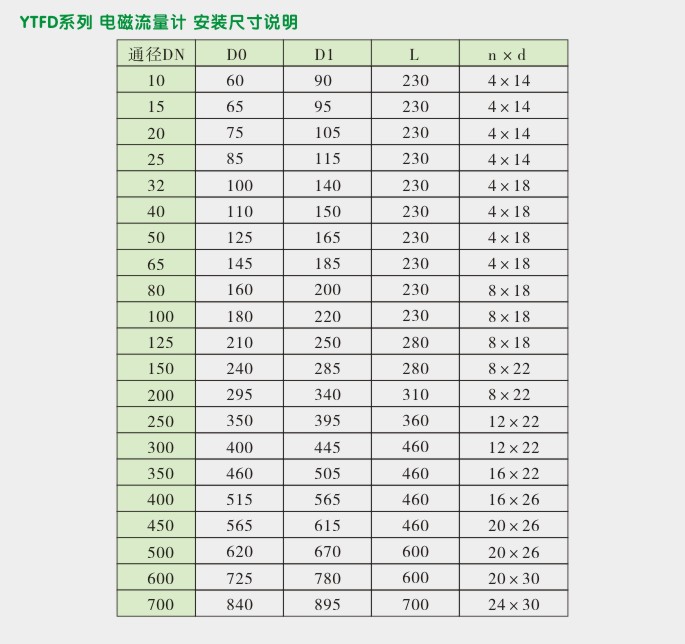

二、分体式电磁流量计,YTFD潜水型电磁流量计安装尺寸说明

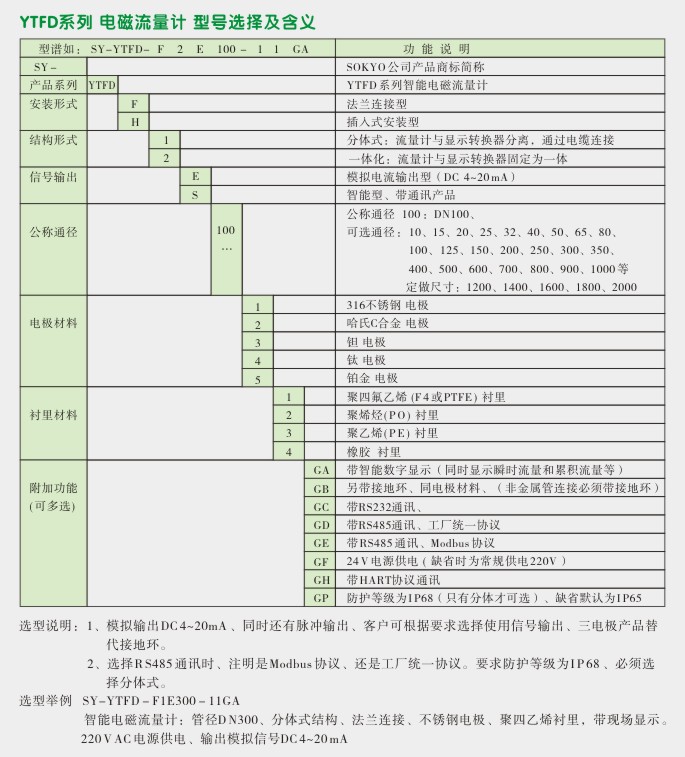

三、分体式电磁流量计,YTFD潜水型电磁流量计选型图

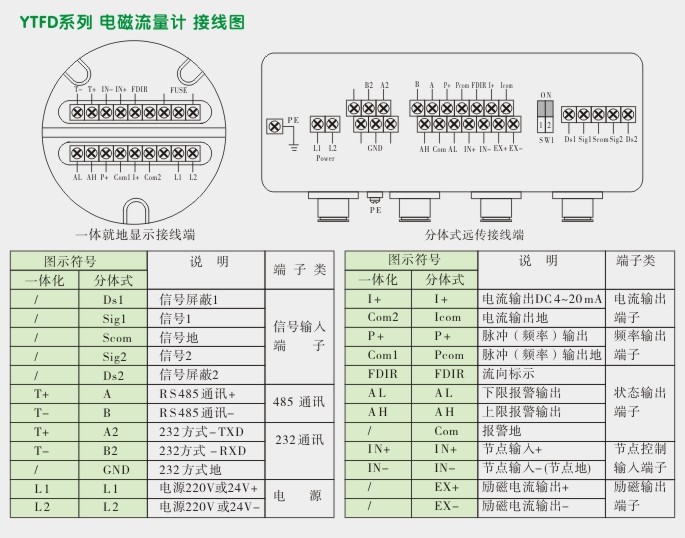

一、分体式电磁流量计,YTFD潜水型电磁流量计接线图

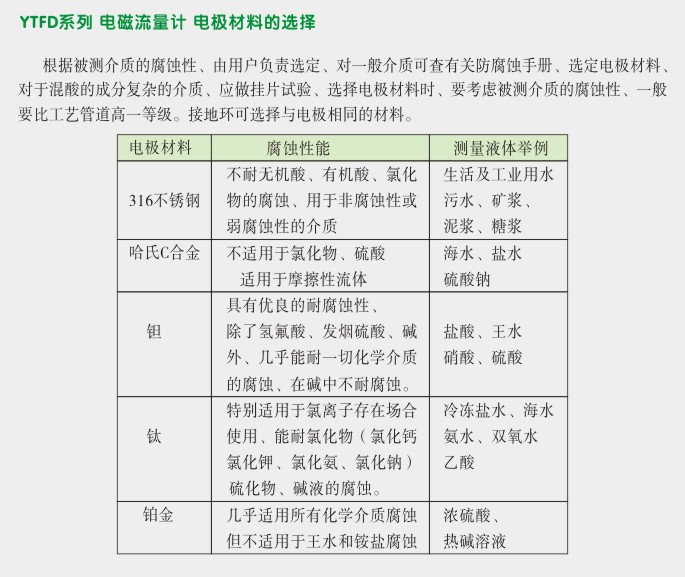

二、分体式电磁流量计,YTFD潜水型电磁流量计电极材料选择

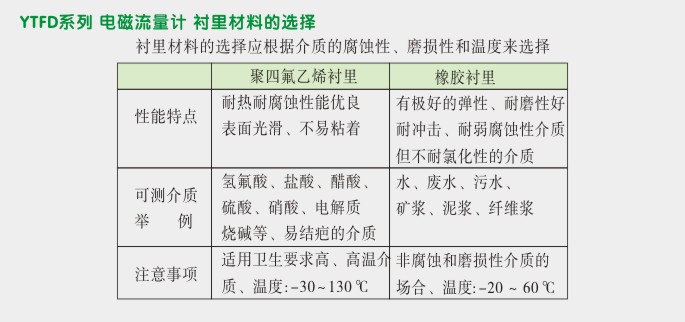

三、分体式电磁流量计,YTFD潜水型电磁流量计衬里材料选择

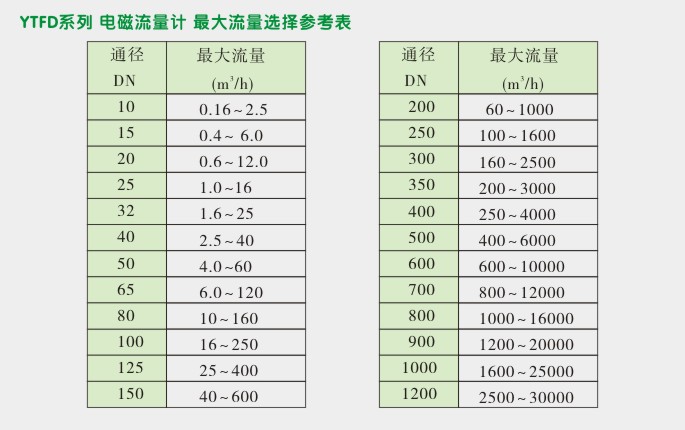

三、分体式电磁流量计,YTFD潜水型电磁流量计最大流量参考表
