松野电气是专业生产分体式电磁流量计,YTFD智能电磁流量计的厂家,台湾技术,性能稳定可靠,抗干扰能力强,10年以上分体式电磁流量计生产经验,免费热线:027-83388763.
一、分体式电磁流量计,YTFD智能电磁流量计 产品特点
1.外形结构有分体的，本体和显示部份可以相距100米.
2.标准的两线制电流4-20 mA输出。
3测量一般导电率大于20us/cm的介质，
4.安装方便,可以水平安装,也可以垂直安装,或倾斜安装,
5.测量精度高,可达0.5%
6.广泛用于石油化工、化纤、轻工食品、造纸、制糖、制药、冶炼、给排水、环保、电力、钢铁等工业领域。
一、分体式电磁流量计,YTFD智能电磁流量计技术参数
1.流动方向
正，反，净流量，量程比：150：1
重复性误差：测量值的 ± 0.1%
2.精度等级：±0.5% FS （0.5级）
3.被测介质温度：
橡 胶 衬 里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
聚烯烃 PO衬里：-30 ℃ ~ 100 ℃
4.额定工作压力：
D N10 ~ D N 65：≤2.5M Pa
D N80 ~ D N 150：≤1.6M Pa
D N200 ~ D N 1200 ：≤1.0M Pa
5.流量测量范围：
流量对流速范围是 0.3 ~15 m/s、流量的大致估算
Q =（3.14×Dn2×流速 ×10-6×3600）÷ 4 = m3/h
6.电导率范围：
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内，均可选用、酸、碱、等溶液度可选用电磁流量计
7.输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750欧姆
频率输出/ 脉冲 0~1kHz 、光电隔离 OCT、
导通时 集电极最大电流为 25mA
8.电极材料：316不锈钢、哈氏合金（HC）
钽（Ta）、钛（Ti）、铂金（Pt）任意选择
9.防护等级： I P68（分体式、潜水型）
10.供电电源：85~265V、45~63HZ、
DC 24 V 、（直流 24V 供电）
产品总功耗：≤ 20W
11.连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB 9119-88的规定。
12.直管段长度： 上游 ≥ 5DN
下游 ≥ 2DN 插入式流量计、则没有法兰
13.环境温度： -25℃ ~ 60℃
相对温度：5% ~ 95% RH
14.常见介质电导率 μs/cm
各种酸：10 ~ 801×104 碱液：8 ~ 30×104
牛 奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤 酒：600 ~ 800 麦芽汁：500 ~ 1000
水及饮料：200 ~ 800 水果酱：400~ 1000
15.公称通径系列DN(mm) 、特殊规格可以定制
常用通径： DN10、 DN15、 DN20
DN25、 DN32、 DN40
DN50、 DN65、 DN80
DN100、 DN125、 DN150
DN200、 DN250、 DN300
DN350、 DN400、 DN450
DN500、 DN600、 DN800
DN1000、 DN1200

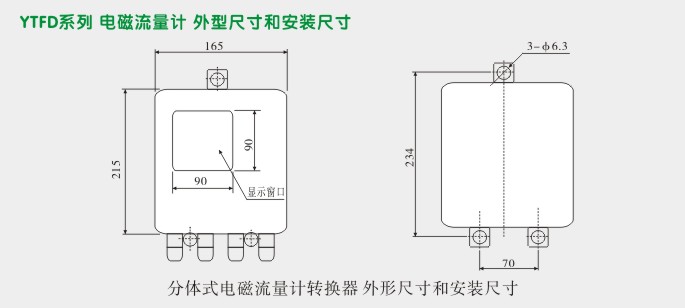

一、分体式电磁流量计,YTFD智能电磁流量计外型尺寸及安装图

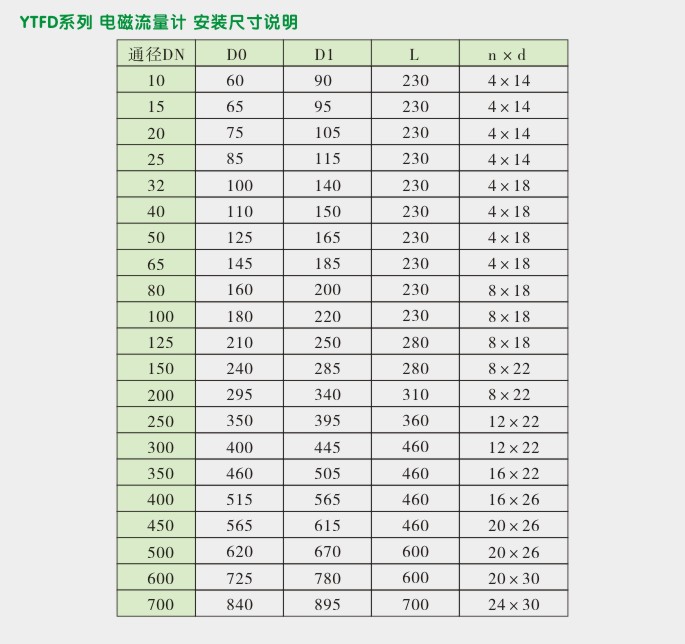

二、分体式电磁流量计,YTFD智能电磁流量计安装尺寸说明

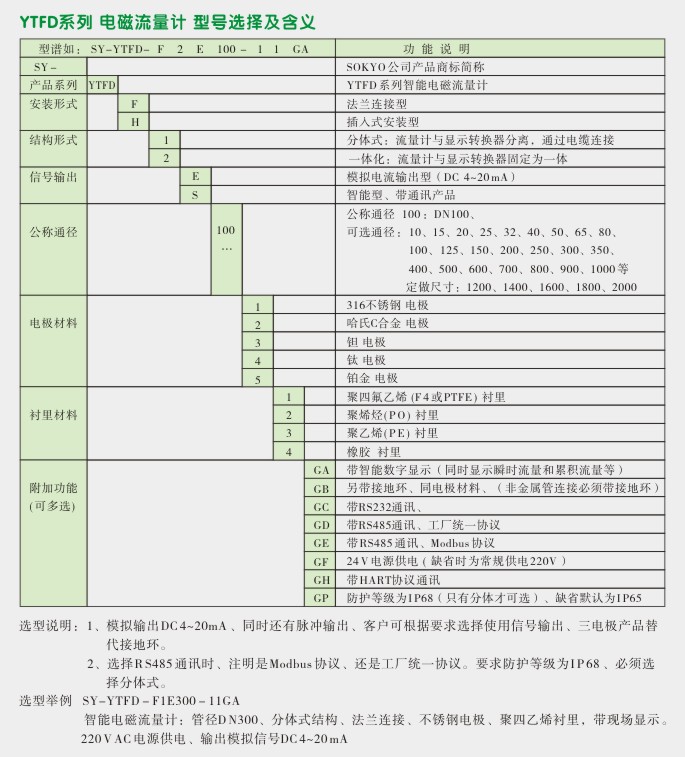

三、分体式电磁流量计,YTFD智能电磁流量计选型图

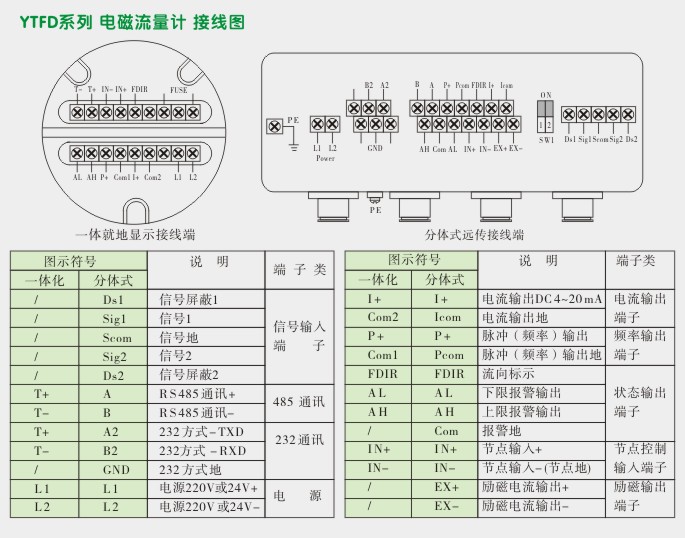

一、分体式电磁流量计,YTFD智能电磁流量计接线图
二

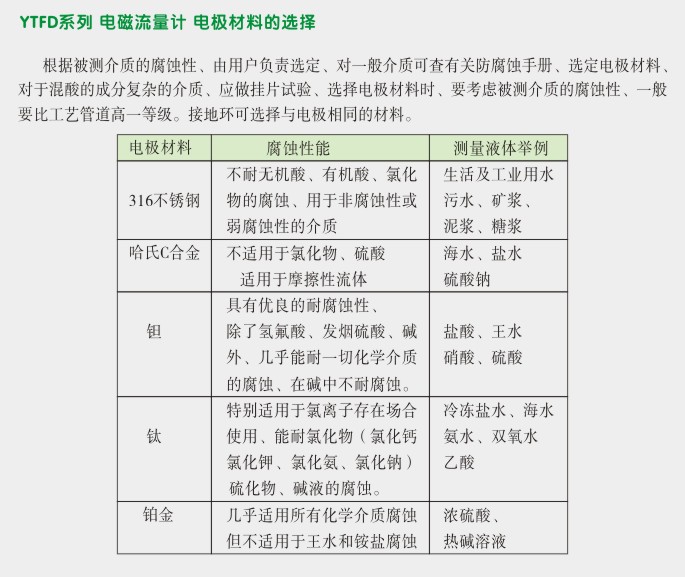

、分体式电磁流量计,YTFD智能电磁流量计电极材料选择图
三

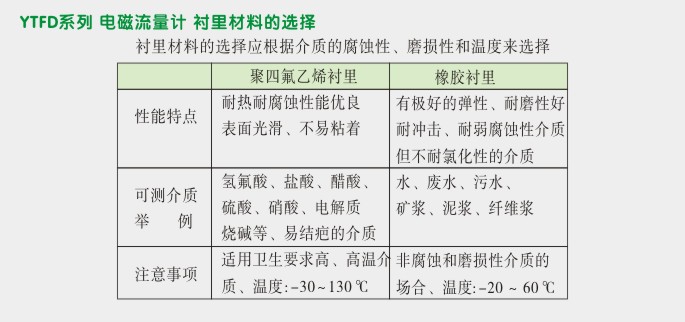

、分体式电磁流量计,YTFD智能电磁流量计衬里材料选择图
四、分体式电磁流量计,YTFD智能电磁流量计最大流量选择参考表
