松野电气是专业生产的污水电磁流量计,YTFD一体化电磁流量计厂家,台湾技术,性能稳定可靠,抗干扰能力强,10年以上电磁流量计生产经验,免费热线:027-83388763.
一、污水电磁流量计,YTFD一体化电磁流量计 产品特点
1.外形结构一体化.带现场显示,LCD液晶显示.
2.标准的两线制电流4-20 mA输出。
3.智能的可以带RS232、RS485通讯
4.测量一般导电率大于20us/cm的介质，
5.安装方便,可以水平安装,也可以垂直安装,或倾斜安装,
6.测量精度高,可达0.5%
7.广泛用于石油化工、化纤、轻工食品、造纸、制糖、制药、冶炼、给排水、环保、电力、钢铁等工业领域。
一、污水电磁流量计,YTFD一体化电磁流量计技术参数
1.流动方向
正，反，净流量，量程比：150：1
重复性误差：测量值的 ± 0.1%
2.精度等级：±0.5% FS （0.5级）
3.被测介质温度：
橡 胶 衬 里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
聚烯烃 PO衬里：-30 ℃ ~ 100 ℃
4.额定工作压力：
D N10 ~ D N 65：≤2.5M Pa
D N80 ~ D N 150：≤1.6M Pa
D N200 ~ D N 1200 ：≤1.0M Pa
5.流量测量范围：
流量对流速范围是 0.3 ~15 m/s、流量的大致估算
Q =（3.14×Dn2×流速 ×10-6×3600）÷ 4 = m3/h
6.电导率范围：
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内，均可选用、酸、碱、等溶液度可选用电磁流量计
7.输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750欧姆
频率输出/ 脉冲 0~1kHz 、光电隔离 OCT、
导通时 集电极最大电流为 25mA
8.电极材料：316不锈钢、哈氏合金（HC）
钽（Ta）、钛（Ti）、铂金（Pt）任意选择
9.防护等级：标准型 I P65、
特殊要求： I P68（分体式、潜水型）
10.供电电源：85~265V、45~63HZ、
DC 24 V 、（直流 24V 供电）
产品总功耗：≤ 20W
11.连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB 9119-88 的规定。
12.直管段长度： 上游 ≥ 5DN
下游 ≥ 2DN 插入式流量计、则没有法兰
13.环境温度： -25℃ ~ 60℃
相对温度：5% ~ 95% RH
14.常见介质电导率 μs/cm
各种酸：10 ~ 801×104 碱液：8 ~ 30×104
牛 奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤 酒：600 ~ 800 麦芽汁：500 ~ 1000
水及饮料：200 ~ 800 水果酱：400~ 1000
15.公称通径系列DN(mm) 、特殊规格可以定制
常用通径： DN10、 DN15、 DN20
DN25、 DN32、 DN40
DN50、 DN65、 DN80
DN100、 DN125、 DN150
DN200、 DN250、 DN300
DN350、 DN400、 DN450
DN500、 DN600、 DN800
DN1000、 DN1200

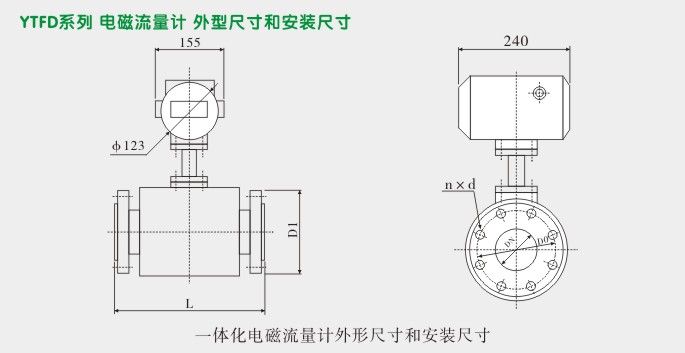

一、污水电磁流量计,YTFD一体化电磁流量计外型尺寸及安装图
二

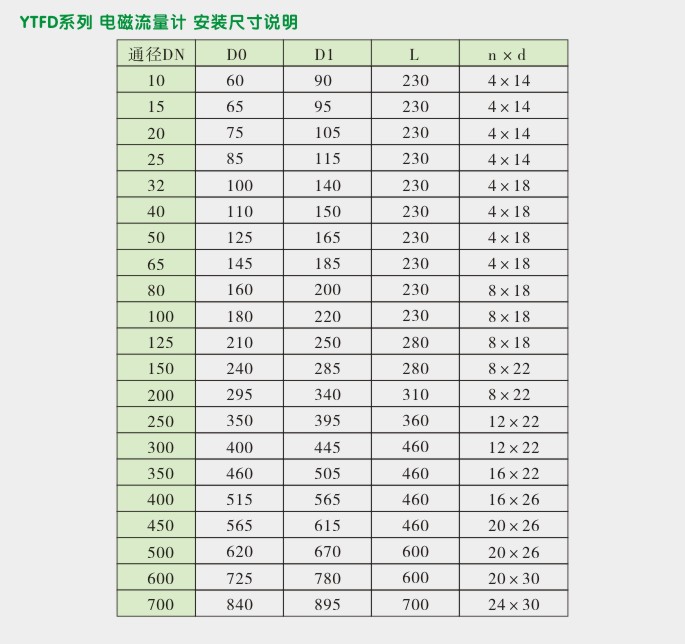

、污水电磁流量计,YTFD一体化电磁流量计安装尺寸说明
三

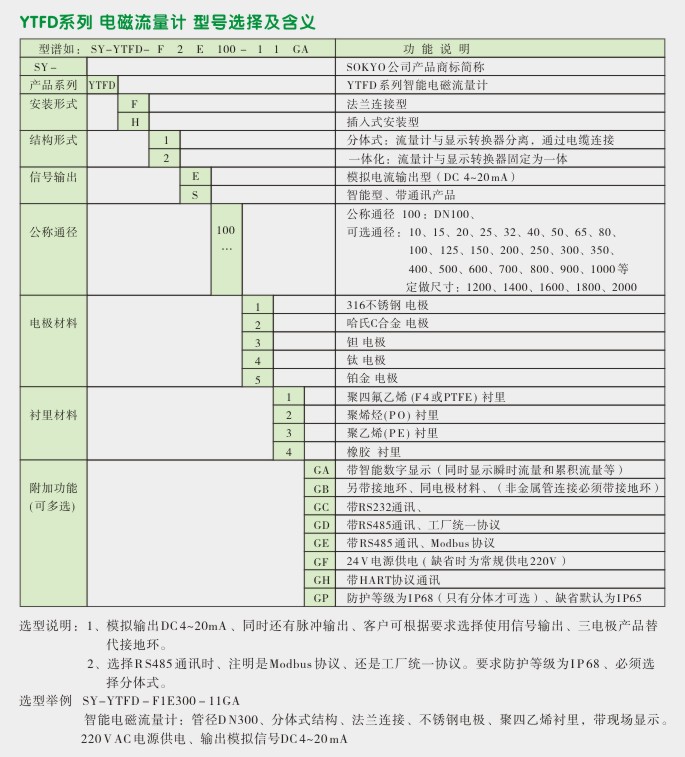

、污水电磁流量计,YTFD一体化电磁流量计选型图

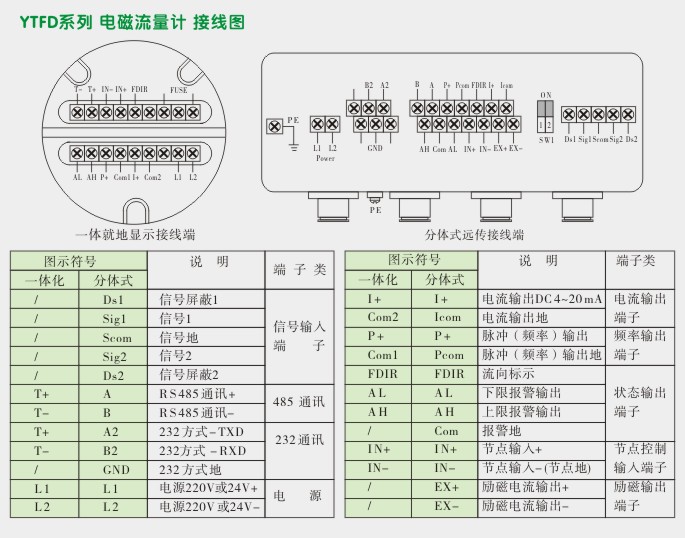

一、污水电磁流量计,YTFD一体化电磁流量计接线图

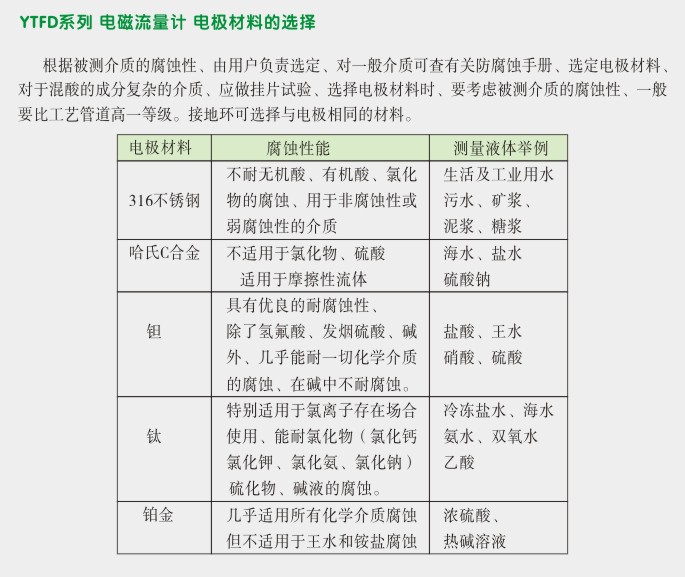

二、污水电磁流量计,YTFD一体化电磁流量计电极材料选择

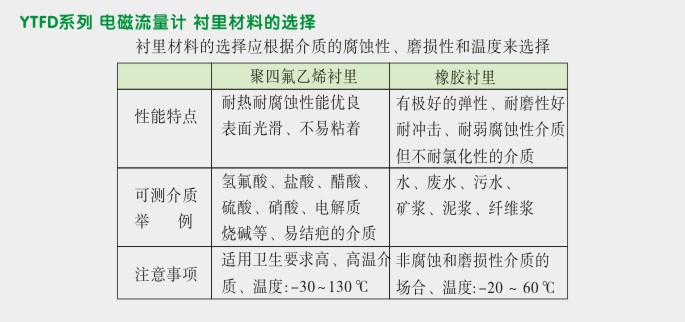

三、污水电磁流量计,YTFD一体化电磁流量计衬里材料选择

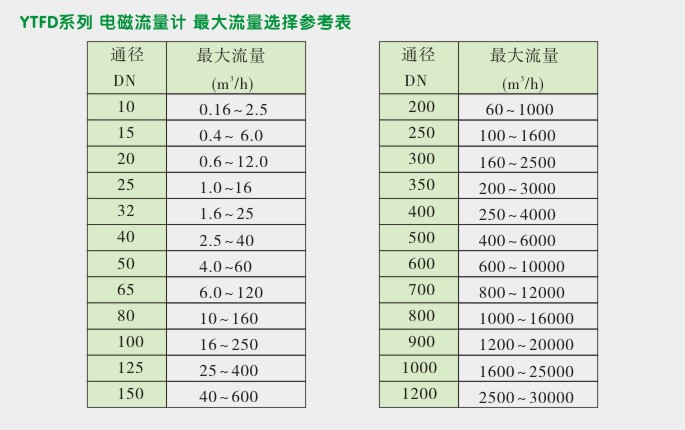

四、污水电磁流量计,YTFD一体化电磁流量计最大流量选择参考表
