一、分体式阿纽巴流量计,YTFA阿纽巴管产品特点
1. YTFA系列阿纽巴流量计是根据伯努利方程和流体连续方程原理，
进行管道流量测量的一种差压式流量计。
2. 特点：结构简单造价低、安装维护方便、采用分体式结构、免除现场导压管敷设、压损小、稳定性和复现性、通用性好。
3. 阿纽巴流量系统：将阿纽巴管垂直于工艺管道中轴线插入安装好，当流体通过时，在迎流孔与背流孔间产生压力配备差压变送器
流量积算仪形成阿纽巴流量系统。
4. 阿纽巴管也叫均压测速管、适用于各种气体、液体和蒸汽的流量检测及计量。
一、分体式阿纽巴流量计,YTFA阿纽巴管技术参数
1. 工作环境: 温度范围：-30 ~ 55 ℃、
相对湿度：5% ~ 95% RH
2. 信号输出：差压变送器信号：电流输出DC 4~20m A
（注意：瞬时流量与差压信号的开方成正比）
3. 测量精度：整个流量测量精度：±1.0%FS
差压精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
4. 测量通径：主要范围是 DN 25 ~ DN1000：
公称压力等级有：1.0MPa、 1.6 MPa、 2.5 MPa、
4.0 MPa、 6.4 MPa、 10 MPa、
16 MPa、 20 MPa
5. 测量介质： 液体、气体、蒸汽（饱和蒸汽和过热蒸汽）
介质温度：－40 ~ 500 ℃
6. 安装方式：法兰连接式、闸阀填料函式、抱箍式、本体式
7. 工作电源：24 VDC（差压变送器的工作电源 ）

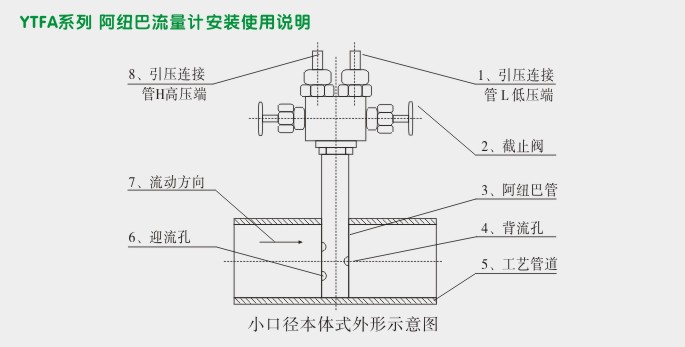

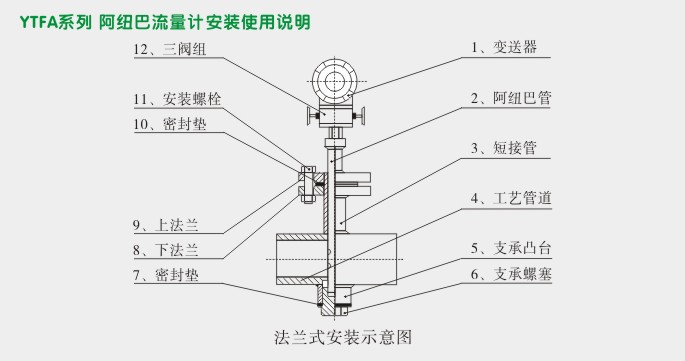

一、分体式阿纽巴流量计,YTFA阿纽巴管安装图

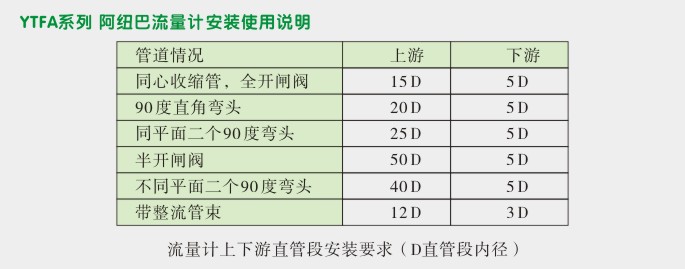

二、分体式阿纽巴流量计,YTFA阿纽巴管安装使用说明

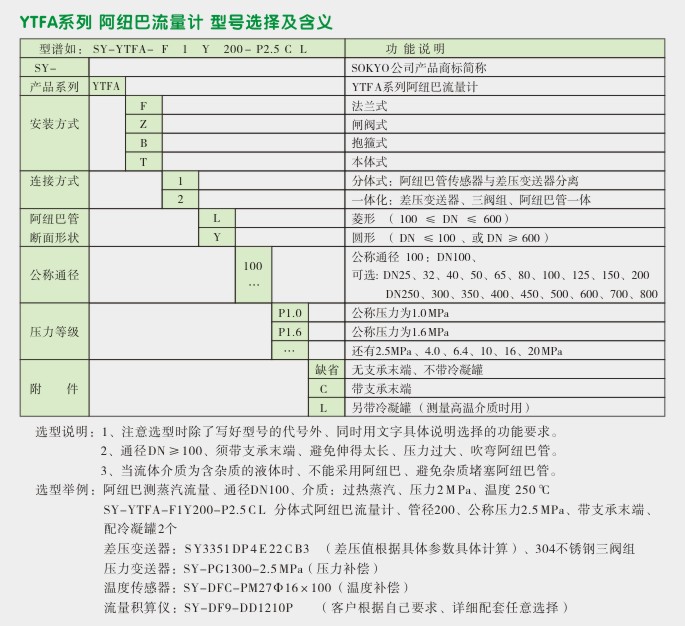

三、分体式阿纽巴流量计,YTFA阿纽巴管选型图
一、分体式阿纽巴流量计,YTFA阿纽巴管注意事项和订货说明
1、使用注意事项
①、新表或停用一段时间后重新启用的阿牛巴管或节流装置，
投用前应检查引压管路有无堵塞或泄漏，对液体介质应在
引压管路内充满清洁的水或其他导压液体，注意排放管路
内混进的气体，对气体介质应注意排放管路内积液。
②、投运前打开三阀组中的平衡阀、关严正负取压管路上阀门
检查校正差压变送器的零点、一定注意零点、是在正负压
力腔完全等压（即差压等于0） 时，核查调整差压变送器。
③、在流体流动状态下即使全开平衡阀、只要不关严正负取压
管路上的阀门，也不能核查零点。因为平衡阀本身有阻力
不能完全平衡正负压力腔的压力，即达不到零差压状态。
④、测量脏污流体流量时，一定要配置沉降器或隔离器。注意
导压流体的进口、出口及排污口的位置如何合理选择，以
达到排污目的。
⑤、测量腐蚀性流体流量时，一定要选用合适的隔离器，根据
介质比重选用合适的隔离液，并注意合理选择隔离液与被
测流体的入口。
⑥、阿牛巴管的设计参数是否与实际参数相符，直接关系到测
量精度。投入使用时，测得的参数如果处于设计参数的范
围内，测量精度一般不会超过设计计算精度；但是如果测
得的参数远离设计参数范围、 则有可能是提供的设计参
数有误、应更改设计参数，重新设计计算。
（假定差压变送器选型、制造、安装均符合要求）
2、维护注意事项：
①、日常维护工作主要是清除沉降器或隔离器内的积垢，定期
从排污口处放掉，在被测介质是高温高压腐蚀或有毒流体
时，清除时要注意安全。
②、差压变送器的零点有时发生漂移，影响测量精度
（特别是流量小、差压接近下限值时），要经常校对零点。
质量好的差压变送器可根据经验延长校零周期至一年，
而质量差的则可能数天校一次零点，所以我们建议配用质
量好的差压变 送器，减轻日常维护工作量。
3、定货说明：
①、确定工艺管道尺寸（测量通径 D N）和材质
②、确定测量介质、介质工作压力和工作温度
③、确定流量范围（最大流量、最小流量、常用流量、
注明流量单位m3/h 或 t/h）
④、阿纽巴流量传感器和标准孔板、必须配差压变送器、
确定是否需要三阀组。
⑤ 、当测量介质为高温介质时、确定是否需要配冷凝罐。
⑥、确定测量是否需要补偿（含温度补偿、压力补偿）。
当介质为饱和蒸汽时、必须进行温度补偿、或者压力补偿
