一、分体式孔板流量计,YTFK标准孔板产品特点
1.孔板流量计是根据伯努利方程和流体连续主程的原理、进行管道流量测量的一种差压式流量计。
2.节流装置分类：标准孔板、流量喷嘴和文丘里管。
非标准的节流装置：双重孔板、端头孔板、偏心孔板、圆缺孔板等
3.节流装置取压方式：环室取压、法兰取压、径距取压、角接钻孔取压和小管道内藏式。（其中最常用的为钻孔取压和环室取压两种）
4. 适用范围：各种气体、液体和蒸汽的流量检测及计量。
5. 特点：结构简单、造价低、稳定性和重复性好等。
一、分体式孔板流量计,YTFK标准孔板技术参数
1. 工作环境: 温度范围：-30 ~ 55 ℃、
相对湿度： 5% ~ 95% RH
2. 信号输出：差压变送器信号：电流输出DC 4 ~20m A
（注意：瞬时流量与差压信号的开方成正比）
3. 测量精度：整个流量测量精度：±1.0%FS、
差压精度：±0.1 %FS、±0.2 %FS、±0.5 %FS
4. 测量通径：主要范围是 DN 25 ~ DN1000：
公称压力等级有：1.0MPa、 1.6 MPa、 2.5 MPa、
4.0 MPa、 6.4 MPa、 10 MPa、
16 MPa、 20 MPa
5. 测量介质： 液体、气体、蒸汽（饱和蒸汽和过热蒸汽）
介质温度：－40 ~ 500 ℃
6. 取压方式：法兰取压、环室取压、角接钻孔取压、径距取压、小管道内藏式
7. 工作电源： 24 VDC（差压变送器的工作电源 ）
一、分体式孔板流量计,YTFK标准孔板安装说明
1：安装基本要求：
①、对于新设管路系统，必须先经扫线后再安装节流装
置、以防管内杂物堵塞或损伤节流装置。
②、安装前应仔细核对节流装置的编号、位号、规格是否
与管道情况、流量范围等参数相符。在取压口附近标
有“+”的一端应与流体上游管段联接，标有“-”的
一端应与流体下游管段联接。
③、节流装置的中心线应当与管道中心线同轴。
2：对管道的要求
①、节流装置前后应配有一段测量管，至少保持前10D、
后5D的等径直管段，以保证测量精度
（经典文丘里管前2D、后1D）。
②、在节流件前后若需安装阀门，最好选闸阀且在运行中
全开；调节阀则应在下游 5D之后的管路中。
3：对差压引出管路的要求
①、引压管路的内径与管路长度和介质脏污程度有关，通
常在25米以内用内径为 8~12mm的管子。测量煤气可
适当加粗到DN15。
②、测量液体流量时引压管水平段应在同一水平面内。若
是在垂直管道上安装节流件，引压短管之间相距一定
的距离（垂线方向）、这对差压变送器的零点有影响、
应通过“零点迁移”来校正。
③、引压管路应有牢固的支架托承，两根取压管路应尽可
能互相靠近并远离热源或震源，测量水蒸汽流量时，
应用保温材料一同包扎，必须时（如气温0℃以下）
加伴热管防止结冰。在测量脏污流量时，应附设隔离
器或沉降器。
④、引压管路内必须始终保持单相流体状态。被测流体是
气体时，引压管路（包括差压计的压力腔）内全部是
气相；被测流体是液体时，引压管路内全部是液相，
绝对不能有气泡。为此应在引压管路的最低点装排水
阀或在最高点装排气阀，
在新装或检修差压仪表时应特别注意。

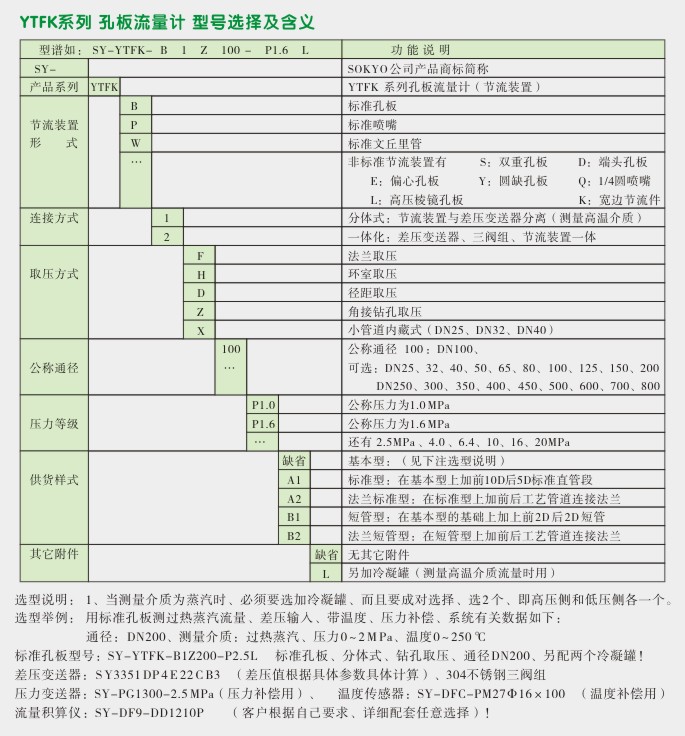

二、分体式孔板流量计,YTFK标准孔板选型图

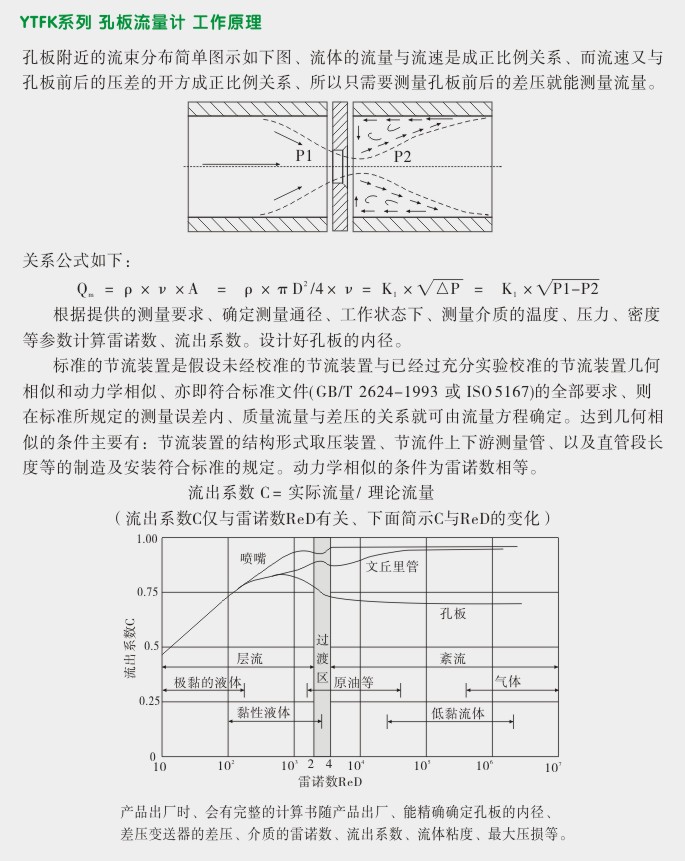

一、分体式孔板流量计,YTFK标准孔板工作原理
