一、数显涡街流量计,YTFW涡街流量计技术参数
1. 流量量程比：一般20：1,扩展后可以到40：1
重复性误差：测量值的±0.1%
2. 测量精度： 满管式±0.5% FS（0.5级）
3. 被测介质：液体、气体、蒸汽
4. 介质温度：常温常压型液体或气体 ：-30—50℃
高温型饱和蒸汽：-30—250℃
高温高压型过热蒸汽：-30—350℃

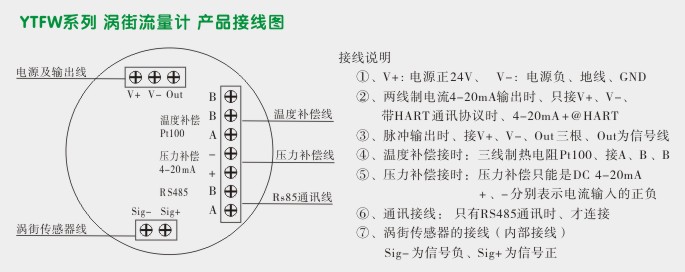

5. 输出信号：两线制电流输出（DC 4－20m A）
脉冲输出（VOL＜0.8V、VOH＞4.5 V ）
RS485通讯Modbus-RTU协议
HART 通讯协议、 DC 4-20mA @ HART
6. 补偿输入：温度补偿采用 温度变送器、或传感器 Pt100
压力补偿采用 压力变送器 DC 4-20mA
7. 公称压力：PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa
压力损失系数：Cd ≤ 2.6
8. 工作环境：温度－30—80 ℃、
相对湿度：5%－95% RH
9. 显示功能 ：双行 LCD 显示、可显示瞬时流量、累积流量、频率、温度、压力、密度
10. 流量测量范围：流量范围对流速 是 0.2 - 15 m/s
11. 负载电阻：4~20mA电流输出、负载电阻＜750欧姆
脉冲频率输出 0.1 - 3 kHz、 光电隔离OCT
导通时 集电极最大电流为 25mA
12.防护等级：标准型I P65、
13.供电电源：标准为额定 DC 24V（ DC 18- 36V ）
DC 3.6V锂电池

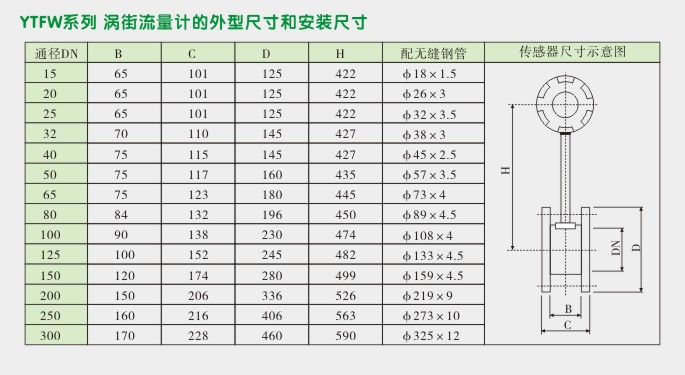

14. 公称通径系列 DN(mm)
满管式 ： DN15、 DN 20、 DN 25
DN 32、 DN 40、 DN 50
DN 65、 DN 80、 DN100
DN 125、 DN 150、 DN 200
DN 250、 DN 300
插入式 ： DN350、 DN 400、 DN 450
DN 500、 DN 600、 DN 800
DN 900
