一、插入式涡街流量计,YTFW智能涡街流量计 技术参数
1、 公称通径系列 DN(mm)
插入式 ： DN350、400、450、500、600、800、900
2、 流量量程比：一般 20：1、扩展后可以到 40：1
重复性误差：测量值的 ± 0.1%
3、测量精度： 满管式 ±0.5% FS （0.5级）
插入式 ±1.0 % FS （1.0级）
4、被测介质：液体、气体、蒸汽
介质温度：常温常压型液体或气体 ：-30 — 50 ℃
高温型 饱和蒸汽 ： -30 — 250℃
高温高压型 过热蒸汽 ： -30 — 350℃

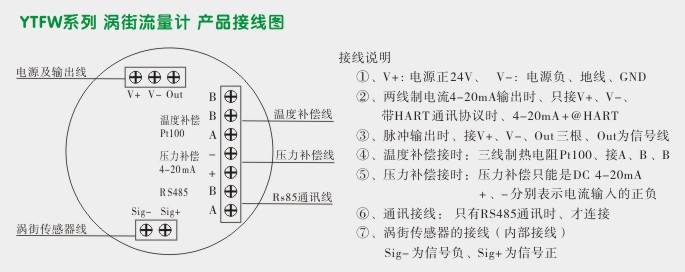

5、输出信号： 两线制电流输出（DC 4－20m A）
脉冲输出 （ VOL ＜ 0.8 V、 VOH ＞ 4.5 V ）
RS485 通讯 Modbus-RTU 协议
HART 通讯协议、 DC 4-20mA @ HART
6、补偿输入： 温度补偿 采用温度变送器、或传感器 Pt100
压力补偿采用 压力变送器 DC 4-20mA
7、公称压力： PN1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa
压力损失系数： Cd ≤ 2.6
8、工作环境： 温度 －30 — 80 ℃、
相对湿度 5%－95% RH

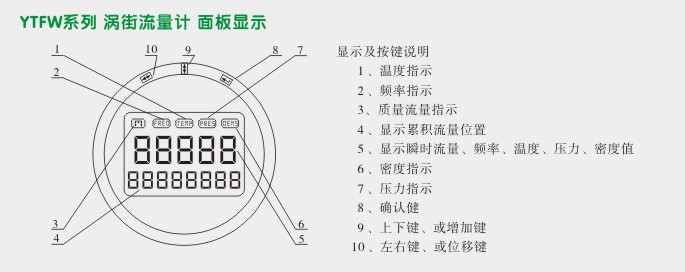

9、显示功能 ：双行 LCD 显示、 可显示瞬时流量、
累积流量、频率、温度、压力、密度
10、流量测量范围： 流量范围对流速 是 0.2 - 15 m/s
11、负载电阻： 4~20mA电流输出、 负载电阻＜750欧姆
脉冲频率输出 0.1 - 3 kHz、 光电隔离OCT
导通时 集电极最大电流为 25mA
12、防护等级： 标准型 I P65、
13、供电电源： 标准为额定 DC 24V （ DC 18- 36V ）
DC 3.6V 锂电池
